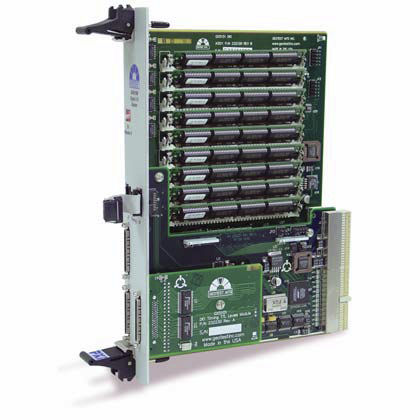

GX5150系列:動態控制高速數字I/O PXI板卡

  • 50 MHz矢量速率
  • 每個引腳高達128 Mb
  • 可編程I / O支持32/16/8通道配置
  • 條件跳轉和暫停命令
  • 一個GX5150和15個GX5151從站模塊支持多達512個引腳

概述

GX5150系列是高速,6U PXI,順序數字I / O儀器。 GX5150主控制器具有32位I / O通道,支持高達50 MHz的測試速率,每個引腳的矢量深度高達128 Mb。 當與GX5150配合使用時,GX5151從站提供相同的時序特性和多個I / O電平配置。 GX5150可以使用相同的定時器和音序器控制多達15個GX5151電路板。



特征

GX5150可容納2到9個內存SIMM。 一個SIMM由序列發生器使用,另外8個由I / O引腳使用。 每個SIMM為每個引腳提供256 Kb,1 Mb,2 Mb或4 Mb,最大為32 Mb。 GX5150架構使用戶可以堆疊內存,將板重新配置為64 Mb深度的16引腳I / O或8引腳I / O,每個引腳后面最多可提供128 Mb。

在第九SIMM中的GX5150的定序器使條件或無條件JUMP能夠使用兩個預定義的地址和PAUSE命令。 定序器命令可以每八個步驟應用。

時鐘和選通信號源于定時模塊,并通過帶狀電纜分配到從站GX5151。 這些信號可以在外部提供,以便與外部事件完全同步。

定時模塊提供時鐘,選通和額外的時序信號來控制GX5150的時序。 定時模塊電平適配器(TMLA)是一個子板,安裝在定時模塊上,以根據所選的I / O模塊(TTL,PECL,ECL,LVDS或可編程電平)更改電平。 默認的TMLA是TTL。

此外,GX5150還提供各種I / O模塊。 I / O模塊是直接安裝在GX5150板上的子板。 可用的I / O模塊包括TTL,PECL,ECL,可編程電平和LVDS。



軟件

該板提供了GTDIO / DIOEasy,一個軟件包,包括矢量編輯,虛擬儀器面板和32/64位DLL驅動程序庫和文檔。 虛擬面板可用于從顯示儀器當前設置和狀態的窗口交互式編程和控制儀器。 此外,提供了界面文件,以支持訪問編程工具和語言,如ATEasy,LabView,C / C ++,Microsoft VisualBasic?,Delphi和Pascal。 在線幫助文件和PDF用戶指南提供了包含安裝,使用和編程板的說明。



應用

  • 自動測試設備(ATE)
  • 半導體測試
  • 顯示器測試
  • 打印機測試
  • 磁盤驅動器
  • ASIC測試
  • A/D和D/A測試
  • T3信號
  • 非標準幀捕獲
  • 邊界掃描裝置的Gang測試
  • 模擬和仿真
