• 用戶可配置的板載Altera Cyclone III FPGA設備
• 模塊化軟件完全兼容Altera目標文件
• 不需要專用的FPGA設計工具
• 與Altera公司的Quartus II免費Web版設計工具兼容
• 160路數字I/O
• 標準配置和定制擴展板卡

簡介

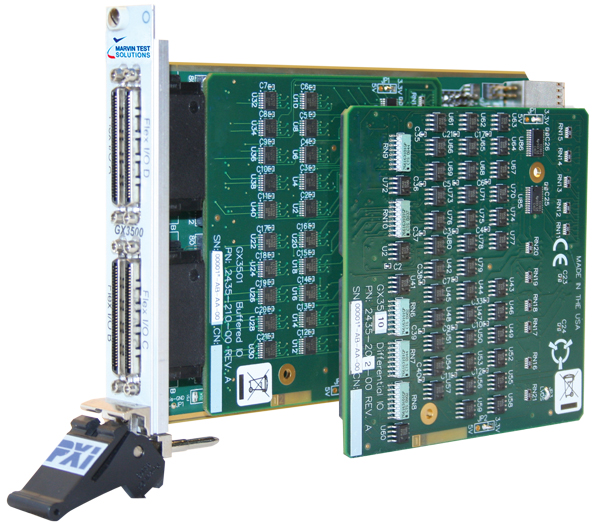

GX3500是用戶可自行配置的3U FPGA PXI板卡，支持160路數字I/O信號。板卡應用Altera公司的Cyclone III系列FPGA，此FPGA支持150MHz時鐘速率，并具有55000個邏輯單元和2.34Mb內存。

GX3500支持擴展集成，可用于定制與UUT的接口，從而無需那些笨重且難于集成到測試系統中的額外板卡。可使用Altera公司的Quartus II免費Web版設計工具對FPGA進行設計。一旦用戶完成FPGA設計，設計文件可以通過PXI總線接口或板載EEROM加載到FPGA內。

特性

可以使用軟件選擇性地將GX3500的4組40路數字I/O從I/O連接器中分離。I/O信號容限為5V。I/O接口的邏輯系列支持LVTTL和LVCMOS。FPGA支持4個用于時鐘同步的PLL。FPGA的參考時鐘可選用板載的80MHz振蕩器或PXI 10MHz時鐘。

FPGA可以訪問所有的PXI總線資源，包括PXI 10MHz時鐘、本地總線和PXI觸發總線，此功能可以使用戶創造一個結合了PXI總線資源的自制儀器。可使用GX3500驅動對FPGA進行控制與訪問，此驅動包含可用于下載已編輯的FPGA代碼的工具并支持對寄存器的讀和寫功能。

GX3500可以被配置為支持TTL、LVDS、差分TTL或ECL邏輯系列的不同緩沖I/O標準的擴展板卡。此外，GX3500也可以被配置為支持VGA、PAL或NTSC接口的視頻發生器板卡。

編程和軟件

板卡配有GXFPGA庫，軟件包包含一個虛擬儀器面板、Windows 32/64-bit DLL和文檔。虛擬面板通過一個顯示儀器當前設置和狀態的窗口對儀器進行交互式編程和控制。此外，提供可用于訪問ATEasy，LabView，LabView/Real-Time，C/C++，Microsoft Visual Basic?，Delphi，和Pasca等編程工具和語言的接口文件。在線幫助文檔和PDF用戶手冊提供了對板卡安裝、使用和編程的說明和指導。

應用領域

• 自動測試設備（ATE）
• 半導體測試
• 自定義接口仿真
• 自制儀器
