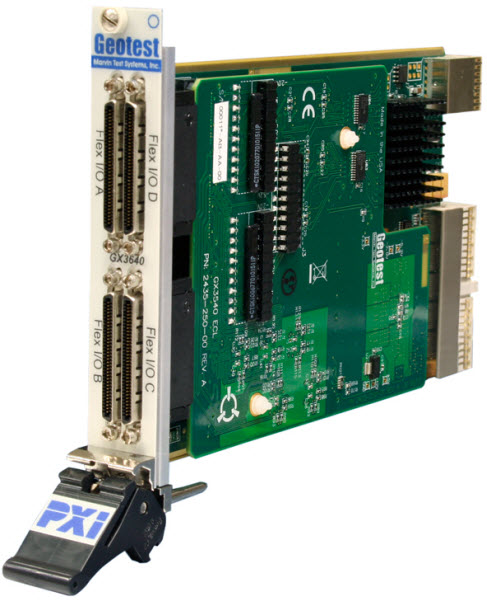

GX3640：FPGA PXI 板卡帶40通道ECL緩存模塊 |
- 20路輸出和20路輸入ECL通道
- 通過軟件前面板或API進行讀/寫控制
- 可配置每個ECL I/O信號的終端
- 完全兼容MECL 10K
- 可配置終端電壓，-2V或-5.2V
簡介
GX3640板卡由 FPGA板卡GX3500和40通道ECL擴展板卡GX3540組成。GX3640是3U PXI 儀器板卡，可以用于通用數據采集、程控、自動測試設備（ATE）和功能測試領域。GX3640包括20路差分ECL驅動輸出端和20路差分ECL接收輸入端，在靜態I/O應用中可以使用軟件命令訪問每個通道。
特性
可通過軟件控制對每個I/O通道的讀和寫。板卡支持標準ECL邏輯電平，每個差分通道都具有板載負載。板卡支持390Ω終端，終端電壓為-5.2V。可以選擇將板卡配置為終端電壓源為-2V的終端。終端電阻可插拔，允許用戶根據不同應用更改終端。 |
|
 |
|
編程和軟件
板卡配有GXFPGA庫，軟件包包含一個虛擬儀器面板、Windows 32/64-bit DLL和文檔。虛擬面板通過一個顯示儀器當前設置和狀態的窗口對儀器進行交互式編程和控制。此外，提供可用于訪問ATEasy，LabView，LabView/Real-Time，C/C++，Microsoft Visual Basic?，Delphi，和Pasca等編程工具和語言的接口文件。在線幫助文檔和PDF用戶手冊提供了對板卡安裝、使用和編程的說明和指導。
獨立的軟件包GtLinux 支持Linux 32/64操作系統。 |
|
應用領域
- 自動測試設備（ATE）和功能測試
- 數據采集
- 程控
- 工廠自動化
|
|
| |
|
