概述

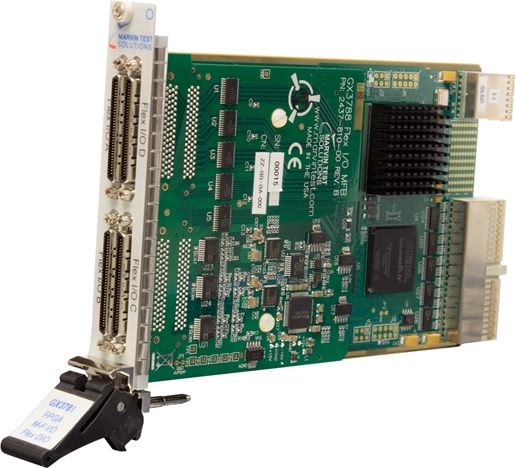

GX3788是用戶可自行配置的3U FPGA PXI多功能板卡，支持數字和模擬測試。板卡應用Altera公司的Stratix? III系列FPGA，此FPGA具有45000個邏輯單元和1.836Kb內存。GX3788由GX3700和一個子板卡擴展集成，子板卡具有8路差分輸入通道，16-bit，250KS/s A/D轉換器和8個，16-bit，1MS/s，D/A轉換器。
FPGA是預編程的，提供訪問所有的數字和模擬通道的函數。用戶可以變成或修改FPGA，允許用戶根據特定的測試需求調整FPGA。可使用Altera公司的Quartus II免費Web版設計工具對FPGA進行設計。一旦用戶完成FPGA設計，設計文件可以通過PXI總線接口或板載EEROM加載到FPGA內。
編程軟件
板卡配有GXFPGA庫，軟件包包含一個虛擬儀器面板、Windows 32/64-bit DLL和文檔。虛擬面板通過一個顯示儀器當前設置和狀態的窗口對儀器進行交互式編程和控制。此外，提供可用于訪問ATEasy，LabView，LabView/Real-Time，C/C++，Microsoft Visual Basic?，Delphi，和Pasca等編程工具和語言的接口文件。在線幫助文檔和PDF用戶手冊提供了對板卡安裝、使用和編程的說明和指導。
單獨的軟件包--GtLinux – 可支持Linux 32/64操作系統。 |
|
特征
GX3788數字I/O信號為TTL兼容，可以通過編程配置為輸入或輸出。A/D通道可以被配置為8路差分或16路單端輸入，采樣率為250KS/s。可選兩通道操作，采樣率為1MS/s。D/A通道支持同步采樣率1MS/s。FPGA支持4個用于時鐘同步和時鐘生成的PLL。FPGA的參考時鐘可選用板載的80MHz振蕩器或PXI 10MHz時鐘。
FPGA可以訪問所有的PXI總線資源，包括PXI 10MHz時鐘、本地總線和PXI觸發總線，此功能可以使用戶創造一個結合了PXI總線資源的自制儀器。可使用GX3788驅動對FPGA進行控制與訪問，此驅動包含DMA和可用于下載已編輯的FPGA代碼的工具，并支持對寄存器的讀和寫功能。此外，專用接口邏輯支持PCI總線，避免了將PCI總線接口結合到用戶FPGA的設計步驟。 |
