貨號 40-565B-102-29X8

系列高密度矩陣配置可開關最大2安培或200VDC/140VAC。

概述

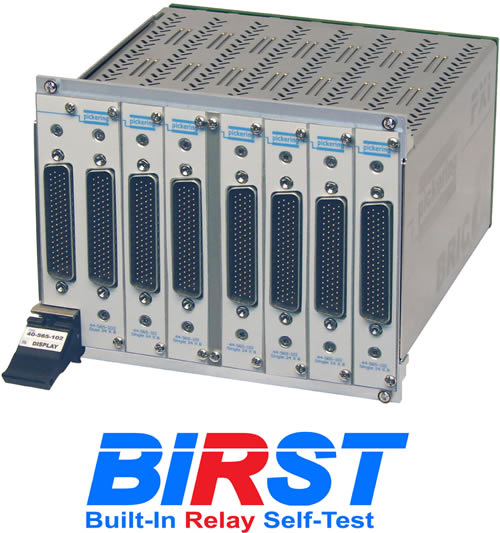

40-565B BRIC第2代 2A PXI 開關矩陣是一系列高密度大型矩陣模塊，能夠開關可達2A，200VDC/140VAC。這款2A PXI開關矩陣模塊有2、4、或8-插槽PXI尺寸，滿足大多數高性能PXI矩陣要求。建造采用高質量機電繼電器，具有高度開關可靠性。

典型應用包括信號路由，用于功能ATE系統。利用這種高水平的開關密度，這些PXI矩陣模塊允許全功能ATE系統安裝于單個3U PXI機箱內。我們的BRIC模塊允許使用更低成本的8或14-插槽PXI機箱：

• BRIC2是一款2-插槽 PXI 模塊；可安裝1或2個矩陣子板，464交叉點（最多58x8 2-刀）。

• BRIC4是一款4-插槽 PXI 模塊；可安裝最多4個矩陣子板，928交叉點（最多116x8 2-刀）。

• BRIC8是一款8-插槽 PXI 模塊；可安裝最多8個矩陣子板，1856交叉點（最多232x8 2-刀）。

主要特性

• 集成2安培 PXI 矩陣模塊，內置高性能屏蔽模擬總線
• 最大電流2A熱或冷開關2-刀開關可達200VDC/140VAC和最大60W最大功率
• 3ms 操作/釋放時間
• 自動模擬總線隔離開關提供 >10MHz帶寬
• 有定制版本e
• 提供VISA、IVI和Kernel驅動 for Windows XP/Vista/7/8
• 有PXI或LXI機箱支持
• 3-年保修
• 內置診斷 _ BIRST

產品規格

需要更詳細的資料，請通過sales@hkaco.com聯系我們。
