該課程深入講解LIN總線原理以及實際演示如何用Baby-LIN工具解決典型的LIN總線應用問題。

除了通過LIN規格詳細講解LIN總線的基本原理之外，該課程還提供大量實操演示。

該課程特別適合于所有領域的LIN總線用戶，例如測試、驗證、服務和生產。通過一些實例，讓學員能夠掌握如何使用以及最大程度發揮Baby-LIN LIN總線工具的性能。

還有各種實操練習，并且建議學員帶上他們自己的LIN設備，我們可以在課堂上讓它們工作起來。在該課程的最后，觀看一些相關的總結。

為了獲得最佳的實操效果，建議學員一定要攜帶基于windows的電腦，這樣LINWorks軟件和Baby-LIN USB驅動才能夠安裝到電腦上。

該實操課程的主講老師是Andreas Lipowsky碩士，英語講解，虹科的工程師提供中文翻譯支持。

Lipowsky Industrie-Elektronik是一家德國高科技公司， Andreas是該公司的CEO。專注于開發和生產LIN和CAN總線工具。

因為Lipowsky Industrie-Elektronik公司為德國和全球的客戶交付了大量的LIN項目，因此Andreas擁有豐富又強大的背景，能夠為所有LIN應用提供解決方案，你會在工作中遇到這樣的LIN應用。

第一天：LIN基礎

9:00 第1單元：LIN總線介紹

• LDF文件、幀、信號、信號編碼、調度表
• 事件觸發幀
• 偶發幀
• 應用幀和診斷幀

10:30 咖啡小休

10:45 第2單元 Baby-LIN工具介紹

• 復習第1單元的術語并做一些實操練習以加強知識的理解。
• 使用多個Baby-LIN模塊，一些真實的LIN節點，和PC示波器，顯示和講解產生的LIN總線幀
• 在該單元會附加討論一些關于硬件的問題
• 上拉（主站/從站）
• 演示多種錯誤條件例如從站節點無響應，或者兩個主站節點正在總線上交談，或者錯誤配置SDF（選擇仿真節點）

12:45 豐盛午餐

13:30  第3單元 LIN Works詳述

• LDF編輯器、Session配置、簡單菜單
• Session配置：
  • 仿真設置
  • 信號功能
• Baby-LIN基于電腦的運行
• Baby-LIN獨立運行
• 宏命令
• 事件
• 實操：運行學員自帶的LIN設備

15:30 第4單元 規范

• 不同的LIN規范V.1.02、V1.03、V.2.0、V2.1和V.2.2
• LIN變體：SAE J2602 和 Cooling
• 自動尋址方法用于LIN總線
• 基于Daisy Chain的方法
• 基于分流的方法
• 更高層協議用于LIN總線
  • DTL - 診斷傳輸層
  • Cooling
  • UDS

協議DTL和UDS以及LIN變體Cooling將在明天詳細闡述。

16:30 討論
回答你的問題和討論你的應用。

第二天：LIN DTL、UDS和Cooling

9:00 第1單元：診斷傳輸層

診斷傳輸層 (Raw模式、cooked模式)，在PC模式 (API-DLL) 或獨立模式下使用診斷幀。

10:30 咖啡小休

10:45 第2單元：UDS on LIN

• 統一標準的LIN診斷服務
• 講述我們新的Baby-LIN選購包UDS
• 舉例：真實節點使用UDS

12:45 豐盛午餐

13:30  第3單元：LIN變體cooling

• 不同之處、自動尋址、多個幀對子用請求和應答
• 講述我們新的Baby-LIN選購包Cooling
• 舉例：2-3個cooling執行器

15:30 單元4：Baby-LIN系列

介紹不同的Baby-LIN型號和它們最適合的使用領域。

16:30 討論和頒發培訓證書

帶上你自己的設備

我們建議你帶上你自己的LIN設備來參加培訓，以便我們可以在課堂上實操你的LIN設備。要求你的設備用12 V DC電源并且你帶上它的連接線用于Vbat、GND和LIN。
也請帶上設備相應的LDF文件。如果你有任何問題，請通過support@hkaco.com聯系我們。

• 8051 (Infineon, Phillips, Dallas)
• MB90F3XX/4XX family (Fujitsu)
• C167/XC161 (Infineon)
• LPC21XX family (NXP/formerly Phillips)
• ARM-7 and ARM-9 derivates

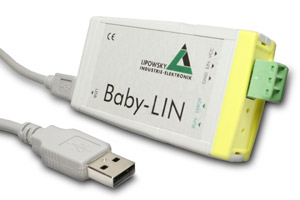

Baby-LIN-E06：USB轉LIN接口

• 即插即用，多種工作模式：喚醒/休眠/關閉/觸發
• 免費固件更新和軟件升級
• 設備非常小巧便攜: 85 x 45 mm
• 支持LIN總線版本1.2, 1.3, 2.0 和 2.1
• 集成的LPC-2136 (ARM-7 CPU )，帶128 Kbyte閃存和16 KByte RAM。
• 額外的8 Kbyte參數存儲（FRAM）

詳細>>

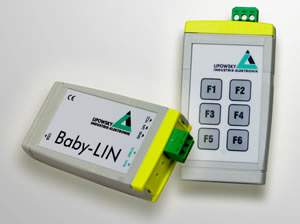

Baby-LIN-RC：USB轉LIN總線接口

• 即插即用，多種工作模式：喚醒/休眠/關閉/觸發
• 免費固件更新和軟件升級
• 設備非常小巧便攜: 85 x 45 mm
• 支持LIN總線版本1.2, 1.3, 2.0 和 2.1
• 集成的LPC-2136 (ARM-7 CPU )，帶128 Kbyte閃存和16 KByte RAM。
• 額外的8 Kbyte參數存儲（FRAM）
• LIN設備與電腦之間采用電隔離

詳細>>
