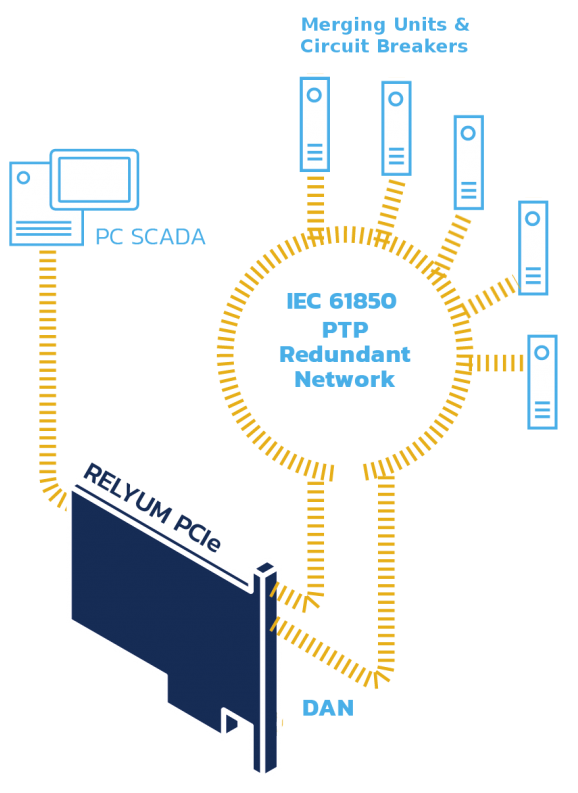

RELY-SV-PCIe卡是一種智能可插拔板卡，在同一設備中包含軟硬件資源，可為基于IEC 61850標準的智能電網實施密集處理、專用網絡、同步、和面向安全的服務。

該設備使用專用硬件進行第2層IEC 61850-9-2采樣值幀處理，并通過標準PCI Express接口將任何常規計算機轉換為功能強大的工具，以進行IEC 61850分析。

它可以用作多媒體PCIe DAN，用作高可用性網絡的HSR/PRP節點或連接到常規以太網。此外，RELY-SV-PCIe基于IEEE 1588標準實現了高精度時鐘同步。

這些關鍵功能使RELY-SV-PCIe平臺成為用于關鍵環境的最可靠和多功能的設備。

采樣值處理

• 第2層IEC 61850-9-2（SV）幀處理
• DFT計算模塊的高性能實現，用于計算一次諧波的幅度和相位（50或60 Hz）
• 高性能RMS計算模塊
• 最多支持40個同時SV流，并且處理窗口為1（每個新樣本均進行完整計算）
• 具有更大處理窗口的多達64個流
• 完整計算6us的確定性延遲
• 狀態、配置、和統計計數器寄存器

通訊技術

• 監督幀的自主管理和IEEE 1588-2008 PTPv2支持
• 2個HSR/PRP端口或1個以太網端口
• 介質選件（SFP固定框架）：
  • 10/100/1000Base-T，1000Base-X或100Base-FX
• 零丟包冗余模式：
  • IEC 62439-3 v3第5條“高可用性無縫冗余（HSR）”
    • HSR環網的直通操作可最大程度地減少環網中的延遲
    • 支持的模式：H，N，T，U，X，HSR-SAN，PRP-HSR，HSR-HSR
  • IEC 62439-3 v3第4條“并行冗余協議（PRP）”
    • 存儲并轉發以進行PRP和以太網操作
    • 支持的模式：重復丟棄、重復接受、透明接收、PRP-HSR
• 1個PPS輸出
• PCIex1
• 通過可選的適配器無縫集成在舊版舊式PCI系統上

處理性能

• 板載FPGA，用于SV處理、高速網絡交換、和PTP時間戳
• 多核CPU單元支持自主軟件應用

配置管理

• 以太網驅動程序可用于大多數操作系統（Linux，Windows，VxWorks等）
• 板載集成Web服務器，可為HSR/PRP/PTP提供HTML5-GUI配置訪問
• 可通過HTTP（S）訪問
• 配置文件配置和固件更新
• 實時網絡監控
• Websocket用于無縫集成到客戶的應用程序中
