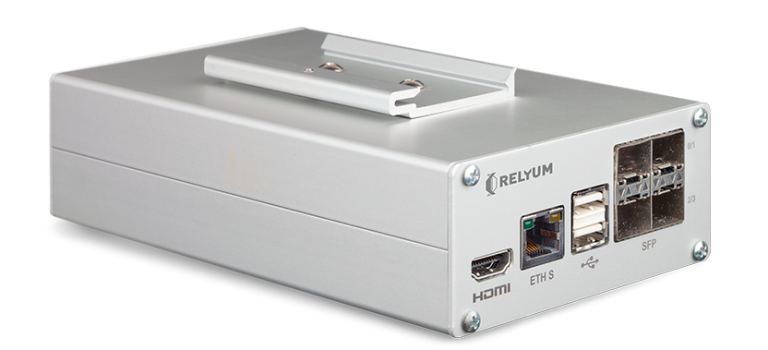

RELY-TSN-LAB是智能設備的新概念，它集成了IEEE 802.1AS亞微秒同步，可用于分析特定壓力條件下網段的行為。

RELY-TSN-LAB通過在選定幀中強制FCS（CRC）錯誤，可以模擬網絡中的浪涌條件和其他干擾。校驗順序的最后一位被更改，其余部分保持不變。

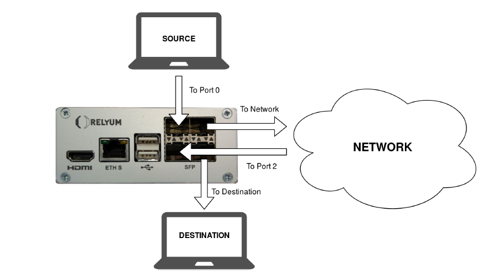

另外，該設備允許測量特定設備或網段中某些流量的帶寬和延遲。通過在數據包注入到要分析的網絡或設備中之前以及從網絡或DUT接收數據包之后，對數據包加硬件時間戳，可以執行此功能。

數據包的時間戳基于IEEE 802.1AS同步，當在確定性網絡中使用時，這成為一個重要的好處。時間戳可以與有用的程序包信息一起存儲，這些信息可以進行后處理以生成有關IEEE 802.1Qbv的性能結果。

最后，嵌入式Web管理器工具與基于Linux的操作系統一起可簡化配置，創建過濾器和自定義工具，以滿足任何客戶的特定需求。

測試工具功能

• 幀過濾依據：
  • 目的MAC地址
  • 源MAC地址
  • VLAN編號
  • VLAN優先級
  • 自訂樣式
• 可配置的錯誤注入
• 帶寬計量
• 延遲計量

通訊技術

• 4個三速以太網端口
• 1個千兆以太網服務端口
• 1個每秒脈沖（PPS）SMA輸出
• 2個USB端口

同步化

• IEEE 802.1AS同步支持
• 硬件（FPGA）時間戳

處理性能

• 帶有嵌入式雙核ARM9處理器的Xilinx Zynq FPGA
• 1GB DDR3 RAM內存
• Linux操作系統

堅固的設備

• IEC 61850-3/IEEE 1613
• 無風扇設計
• 全金屬外殼
• 冗余電源：6VDC至30VDC（可選48VDC和125VDC）
• 工作溫度：-40°C至+ 70°C
• 儲存溫度：-40°C至+ 85°C
• 可選安裝：DIN導軌

配置與管理

• SNMPv3，SSH
• 基于Web的HTML5-GUI訪問/配置：
  • 可通過HTTP（S）訪問
  • 配置配置文件和固件更新
  • 實時網絡監控
