如今，向以太網網絡的融合在各個層面都已成為現實。另外，在汽車、航空航天、鐵路、工業自動化等關鍵領域，這種以太網融合必須與確定性緊密結合，以避免關鍵流量受到非關鍵流量的影響。時間敏感型網絡已成為滿足這些需求的明確解決方案。

但是，由于TSN網絡的復雜性，必須能夠在幀級別分析網絡通信以進行協議驗證、性能分析、一致性測試和取證。此外，該分析的有效性將受到基礎架構將幀與公共時間參考相關聯的能力約束。

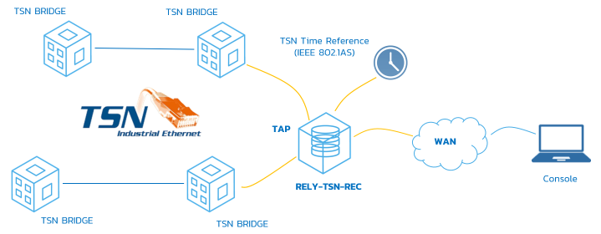

為此，Relyum開發了RELY-TSN-REC，該設備能夠使用與被分析網絡的其他設備相同的IEEE 802.1AS時序參考來檢查，時間戳和記錄常規以太網和時間敏感網絡流量。

通訊技術

• 2個用于10/100/1000Base-TX以太網銅纜或100Base-FX/1000Base-X光纖的SFP機架，用于TAP或端口記錄。
• 1個用于10/100/1000Base-TX以太網銅纜或100Base-FX/1000Base-X光纖的SFP籠，用于連接時間基準以進行流量時間戳（支持IEEE 802.1AS同步協議）。
• 1個10/100/1000Base-TX以太網銅纜端口，用于控制臺管理和用于不間斷地遠程訪問記錄的數據。

處理能力

• 支持同時讀/寫數據操作
• 工業溫度級大容量SSD磁盤
• 遠程訪問本地存儲；與Wireshark兼容的標準文件格式（PCAP）。
• 觸發基于：
  • 直接I/O信號
  • Modbus/S7/MQTT變量
  • 數據包監視工具（用于流量內容檢查）
• 過濾條件：
  • 基于行業中使用的標準過濾格式

同步化

• 通過擴展端口支持IEEE 802.1AS同步。

其他接口

• 1個RS485端口
• 2個USB A型端口
• 1個每秒脈沖（PPS）SMA輸出
• 1個傳感器擴展模塊（可選）

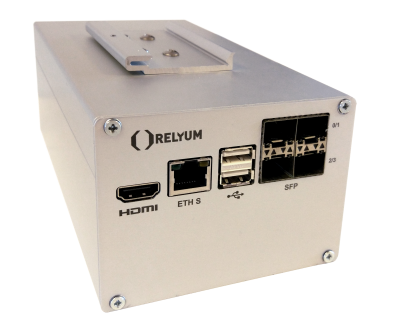

堅固的設備

• 無風扇設計
• 全金屬外殼
• 冗余電源：6VDC至30 VDC
• 工作溫度：-40°C至+ 70°C
• 儲存溫度：-40°C至+ 85°C
• 安裝：DIN導軌

配置與管理

• 專用以太網服務端口
• SNMPv3，SSH
• 基于Web的HTML5-GUI訪問/配置：
• 可通過HTTP（S）訪問
• 配置文件配置和固件更新
• 實時網絡監控
