RELY-RB：時間感知的Redbox開關 |
| 關鍵系統需要時間感知的高可用性網絡。此外，這些場所中現代網絡基礎設施的復雜性克服了“網管”設備的傳統概念。RELY-RB是智能設備的新概念，它集成了經過現場驗證的先進技術，可實現無丟包冗余以太網，亞微秒級同步和網絡安全。該設備能夠?qū)⒄麄�LAN與冗余網絡合并，以通過QuadBox操作互連PRP和HSR網絡并擴展HSR環。 |
|
主要特征
通訊技術
- 多個PTP三速以太網端口（類型和編號取決于型號）
- 零丟包冗余模式：
- IEC 62439-3 v3第5條“高可用性無縫冗余（HSR）”
- 支持的模式：H，N，T，U，HSR-SAN，PRP-HSR，HSR-HSR
- IEC 62439-3 v3第4條“并行冗余協議（PRP）”
- 支持的模式：重復丟棄，重復接受，透明接收，PRP-HSR
- 可選的冗余模式：
- IEC 62439-2第5條“媒體冗余協議（MRP）”
- 以太網IP的“設備級環（DLR）”
- RSTP IEEE802.1w
- VLAN支持
- 基于以太網類型或IEEE 802.1P流量優先級
- 直通和存儲轉發切換功能
處理性能
- 帶有嵌入式雙核ARM9處理器的Xilinx Zynq FPGA
- 1GB DDR3 RAM內存
- Linux操作系統
安全功能
- 對IEC 62351-6線速加密的可選支持
- IEC 62351-9密鑰交換設施的安全基礎結構
- AES 256，HMAC和RSA硬件引擎，用于軟件和固件加密，身份驗證和簽名
- 安全啟動
- 系統級審核的安全性（操作系統和應用程序）
- 集成防篡改，加速度計和功耗測量傳感器，可減輕高級安全性攻擊
- 與交換基礎架構隔離的以太網端口，以實現面向安全的服務（NAT，防火墻，VPN等）
- IEEE 802.1X訪問控制，用于基于端口和基于MAC的身份驗證，MAC端口綁定和用于登錄安全性的身份驗證
- 具有深度數據包檢查功能的可選內部鏡像端口
- 可選的集成式SIEM代理，用于IDS和Syslogv5 TLS支持，用于分布式SIEM方法
|
|
同步化
- IEEE 1588-2008 PTPv2
- 操作模式：透明時鐘，普通時鐘，邊界時鐘
- 配置文件：默認，電源，IEC 61850-9-3，AS
- 可選的IRIGb主/從橋
- IEEE 1588無狀態透明時鐘P2P（對等）模式，支持IEEE 1588 PRP/HSR冗余網絡合并
堅固的設備
- IEC 61850-3/IEEE 1613
- 無風扇設計
- 全金屬外殼
- 冗余電源：6VDC至30VDC（可選48VDC和125VDC）
- 工作溫度：-40°C至+ 70°C
- 儲存溫度：-40°C至+ 85°C
- 可選安裝：DIN導軌
配置與管理
- SNMPv3，SSH
- 基于Web的HTML5-GUI訪問/配置：
- 可通過HTTP（S）訪問
- 配置配置文件和固件更新
- 實時網絡監控
其他接口（并非在所有型號中都可用）
- 1個RS485端口
- 2個USB A型端口
- 1個HDMI輸出
- 1個警報輸出（最大無電位繼電器輸出250VAC）
- 1個每秒脈沖（PPS）SMA輸出
|
|
型號
通訊接口
RELY-RB系列基于設備中可用的通信接口的數量和類型，包括三種不同的模型。
RELY-RB
- 1個10/100/1000Base-TX以太網銅纜端口（控制臺/服務/安全性）
- 4個SFP固定框架，用于10/100/1000Base-TX以太網銅纜或100Base-FX/1000-Base-X光纖
|
|
RELY-RB +（已停產）
- 1個10/100/1000Base-TX以太網銅纜端口（控制臺/服務/安全性）
- 6個10/100/1000Base-TX以太網銅纜端口

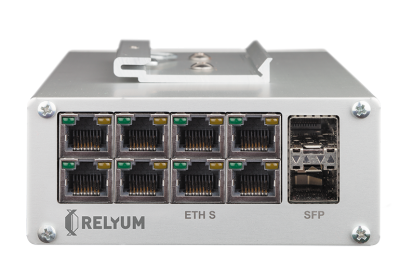

RELY-RB + 2
- 1個10/100/1000Base-TX以太網銅纜端口（控制臺/服務/安全性）
- 6個10/100/1000Base-TX以太網銅纜端口
- 2個SFP固定框架，用于10/100/1000Base-TX以太網銅纜或100Base-FX /1000-Base-X光纖
|
|
|
| |
