該加速器計算所有低層級網絡和DSP功能為高層級應用程序提供有關網格參數狀態的所有相關信息。提供此信息可確保固定和短延遲。因此，它不僅可以用于監視目的，而且可以用于IEC 61850標準范圍內的控制和自動化應用。

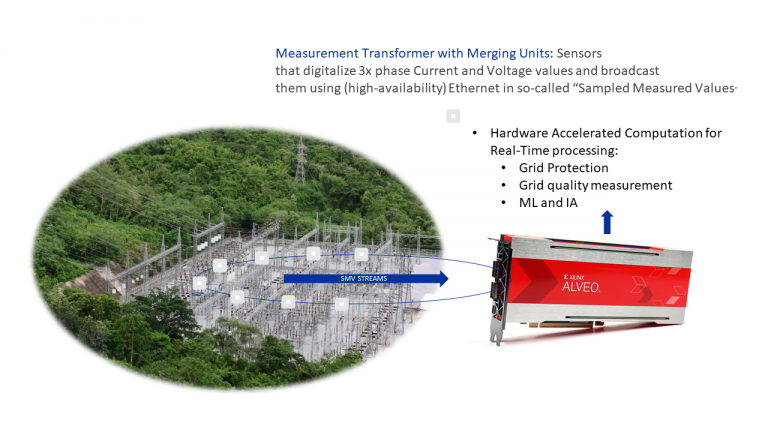

SMV訂閱者板卡可以安裝在電力基礎設施的邊緣計算設備和本地服務器上，例如在變電站中。此外，該解決方案在智能電網運營商和電力公用事業的數據中心中也非常有用，以監視任何測量位置的詳細狀態。
SMV訂閱者板卡必須符合具有以下特征和性能的并根據IEC 61850-9-2的SMV幀處理。
- 硬件加速DFT計算模塊，用于計算一次諧波的幅度和相位（50或60 Hz）。
- 硬件加速RMS計算模塊（每個SMV訂閱者IP實例高達162548計算/秒）。根據為項目選擇的最終Alveo板平臺，可以實現多個SMV訂閱者IP實例。
- 每個SMV訂閱者IP實例40個同時的SMV流：每個流8個數字通道：三相電壓加地，三相電流加地。
- SMV訂閱者IP的延遲為6,152 µs。可以對其進行優化，以通過低延遲SoC-e以太網交換機IP（內部連接到Alveo板）實現SMV訂閱者IP實例的多個變電站同時連接。
- 確定性等待時間用于6,152 us的完整計算。
- 1 x 1000以太網鏈路，每個SMV訂閱者IP實例的線速最高。該架構允許將內部10G集成到多個1G交換機/拆分基礎架構，以并行支持多個SMV訂閱者IP實例。
- 狀態，配置和統計計數器寄存器。

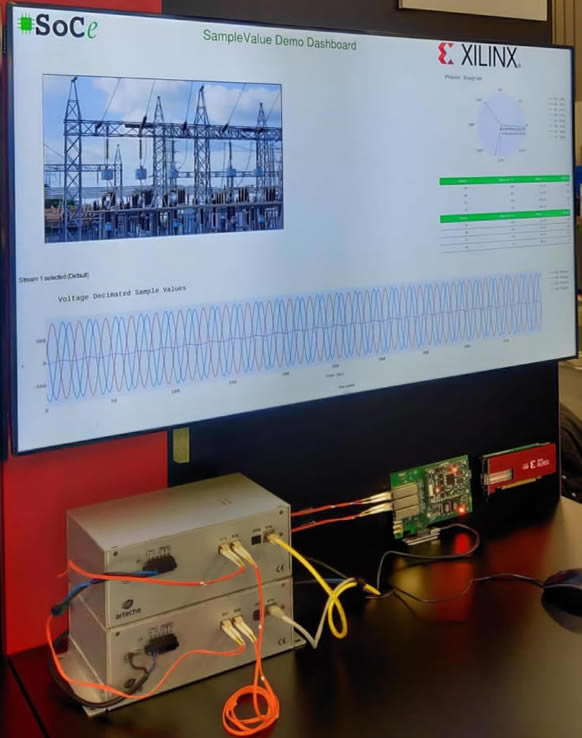

該產品已在SPS 2019上展出。
欲了解更多信息，請聯系我們：info@hkaco.com。 |
