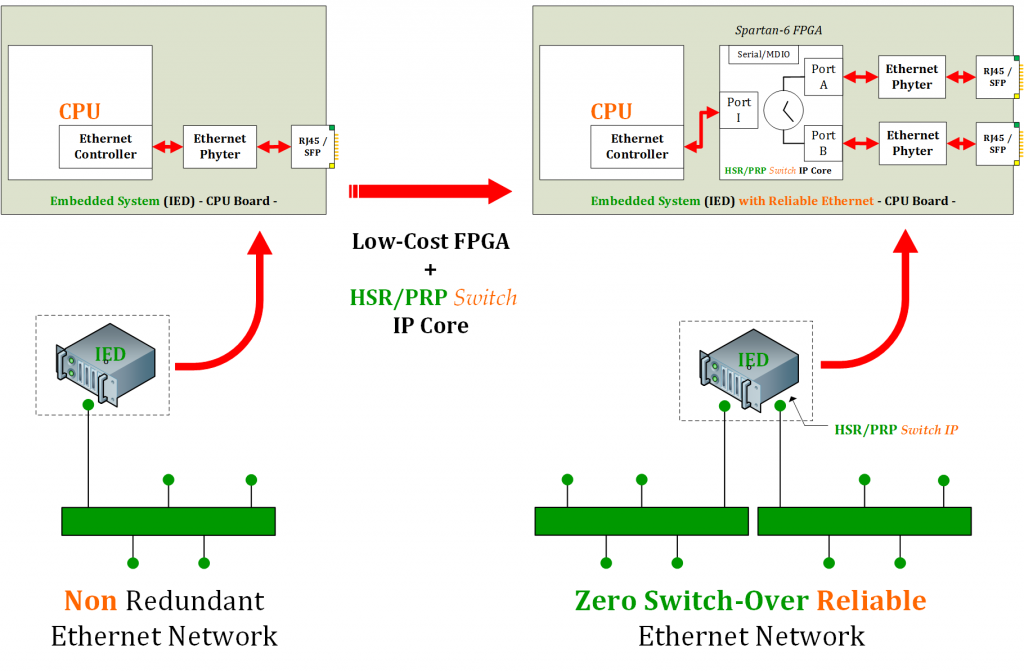

HSR-PRP 交換機（HPS）是一款I(lǐng)P內核，用于實現可靠性以太網通信的高可用性無縫冗余和并行冗余協議（HSR和PRP版本3，IEC 62439-3-條款5和4各自的）標準。HSR-PRP交換機是一個完整的硬件解決方案，可以在低成本FPGA上實現。

它是針對能源市場設備的一種靈活解決方案，該設備將連接到HSR環、PRP局域網或在IEC 61850的環境下用作網橋。

以下Xilinx FPGA系列支持HPS：

• 6系列（Spartan，Virtex）
• 7系列（Zynq，Spartan，Artix，Kintex，Virtex）
• Ultrascale（Kintex，Virtex）
• Ultrascale +（Zynq MPSoC，Kintex，Virtex）

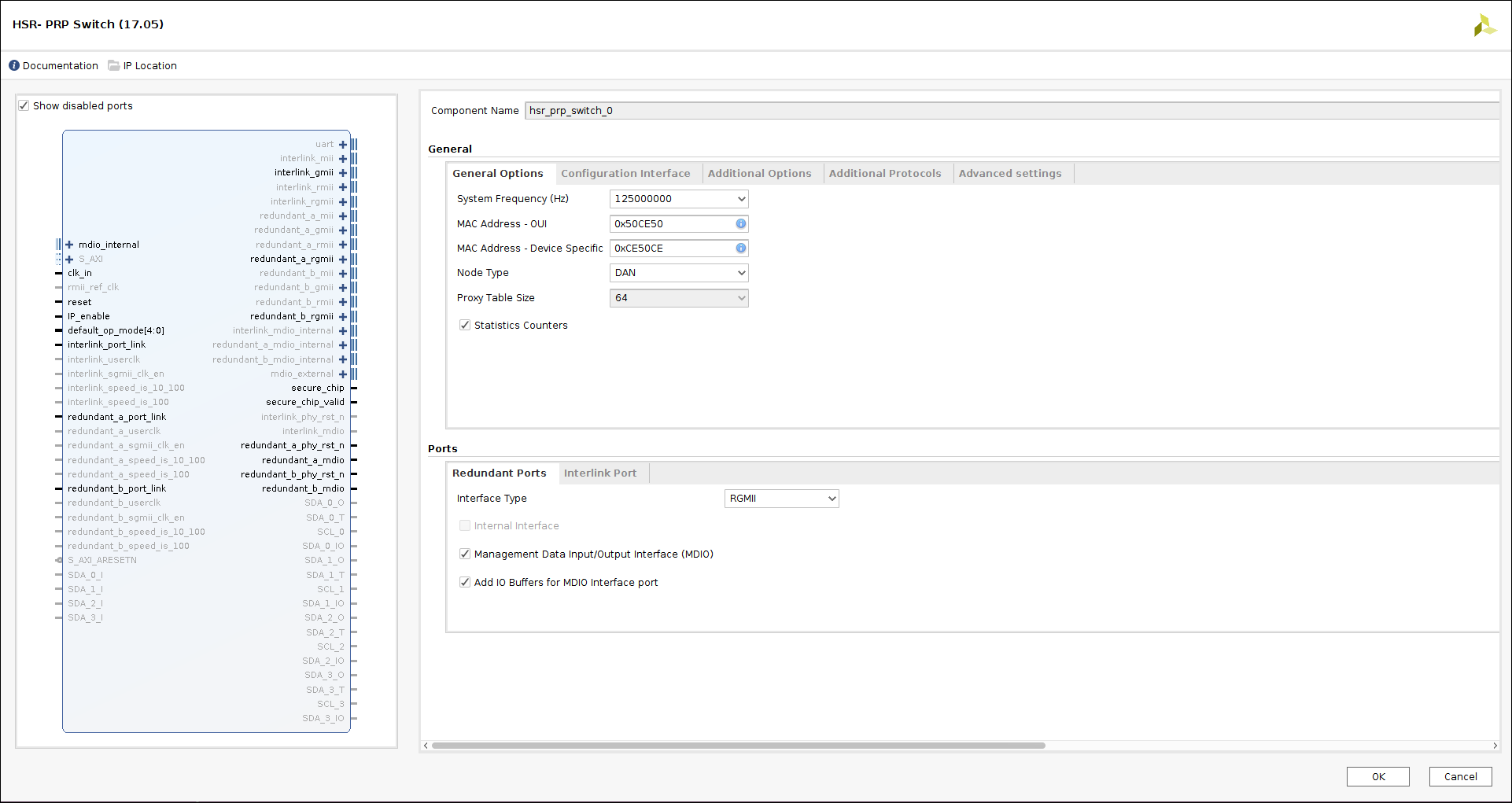

用于Xilinx Vivado工具的HSR/PRP交換機IP內核

通過利用新的Xilinx Vivado工具，HPS 可以輕松集成到你的FPGA設計中，該工具允許在圖形用戶界面中使用該IP內核，并以簡便的方式配置IP參數。

HSR-PRP交換機 IP核主要特點：

接口

• 全雙工10/100/1000 Mbps以太網接口
• MII/RMII/GMII/RGMII/SGMII/QSGMII物理層設備（PHY）接口
• 每個端口支持不同的數據速率
• 銅纜和光纖介質接口：10/100/1000Base-T，100Base-FX，1000Base-X

交換

• 它通過硬件交換幀。此功能提供了很高的交換速度，是實現變電站自動化的過程總線和機架間總線的最大允許使用年限和數據完整性所必需的
• 處理體系結構專用于HSR/PRP。千兆以太網的轉發延遲為500ns
• 它是一種全硬件。無需片上微處理器或軟件堆棧
• 它已經過優化，幾乎不需要邏輯資源，從而可以在低成本FPGA器件上實現
• 巨型幀管理

時間同步

• 它支持與SoC-e 1588 IP內核結合的IEEE 1588-2008 v2

冗余

• 它可用于實現終端節點DAN、RedBox或QuadBox功能
• 它帶有單個標志，可以通過軟件在PRP和HSR模式之間切換
• 它包括集成的每個端口的完整統計信息和錯誤寄存器（網絡監督）
• HSR-HSR，HSR-PRP支持的模式用于無縫PRP-HSR網絡合并和Quadbox操作
• VLAN支持和HSR環ID
• SNMP和MIB表可用

組態

• MDIO、UART、AXI4-Lite或CoE（以太網配置）管理接口
• 以太網配置（COE）：通過連接到CPU的同一以太網鏈路全面訪問內部寄存器
• 購買IP核時提供驅動程序

HSR-PRP交換機 IP內核的可定制功能，以優化資源/功能權衡：

• 節點表大小
• 每個端口的轉發隊列大小獨立
• 冗余和互連端口中的IEEE1588v2 P2P透明時鐘
• 可擴展的復制/循環丟棄表
• VLAN優先級支持
• 通過AXI4-Lite、MDIO、UART或CoE（以太網配置）訪問內部寄存器
• 具有集成SAN代理的RedBox模式
• IEEE 1588v2普通時鐘、混合時鐘和邊界時鐘

參考設計支持的板：

• SoC-e SMARTzynq brick
• 安富利I4EK HSR/PRP套件
• 對于其他Xilinx/Avnet/SoC-e板，我們可以提供限時IP內核進行評估。
