EtherCAN FX在CAN網絡之間使用光纖傳輸數據。為了實現兩個設備之間的連接，可背靠背連接。
在光纖上傳輸協議是可靠的TCP/IP協議。
特點
- 基于光纖的Ethernet/CAN路由器，用于CAN子網絡的連接
- 強大的32位微控制器Samsung S3C4510B，含CAN控制器SJA1000
- 排除了CAN總線的擴展/數據速率的限制
- 保存CAN常規錯誤處理機制
- 光纖擴展最大15/40 km (2種不同設備類型)
- 匹配更高層協議（例如SafetyBus p、CANopen)，使用特定固件
- 導軌安裝
技術數據
布置和連接

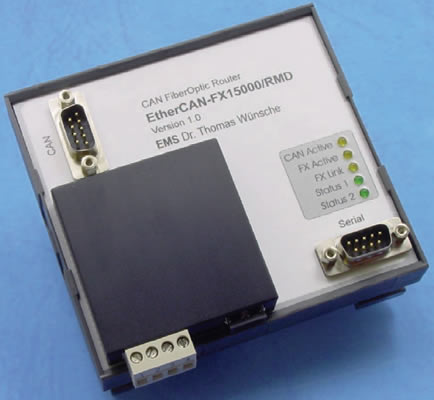

EtherCAN FX包括一個CAN段，由D-Sub 9母插頭連接。
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-25 |
+70 |
°C |
| 工作溫度 |
0 |
+50 |
°C |
| 供電電壓 |
-100 |
+36 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
|
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
80 |
200 |
mA |
| 供電電壓 |
20 |
24 |
36 |
mA |
| 光阻尼 (EtherCAN FX-15000/RMD) |
n.s. |
13 |
n.s. |
db |
| 光阻尼 (EtherCAN FX-40000/RMD) |
4 |
28 |
n.s. |
db |
| 允許光纖長度 (EtherCAN FX-15000/RMD) |
n.s. |
15000 |
n.s. |
m |
| 允許光纖長度 (EtherCAN FX-40000/RMD) |
n.s. |
40000 |
n.s. |
m |
|
|
相關產品
???CAN LWL路由器
???CAN LWL收發器
???T型連接器和電纜
訂貨說明
| 貨名 |
貨號 |
| EtherCAN FX-15000/RMD |
12-20-510-20 |
| SBR FX-15000/RMD |
12-20-500-20 |
| EtherCAN FX-40000/RMD |
12-20-511-20 |
| SBR FX-40000/RMD |
12-20-501-20 |
| PMMA-Lichtwellenleiter |
12-80-301-20 |
|
