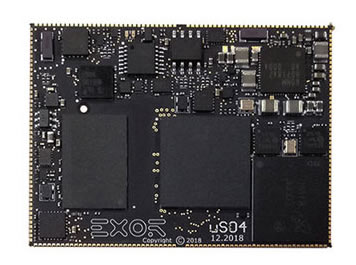

microSOM uS04 - 您的IIoT產品的起點 |
microSOM uS04是基于i.MX8M mini系列的高度創新的高性能模塊，它是著名的i.MX6的理想繼承者。
該系列包含四/雙Arm?Cortex?-A53，以及一個Cortex-M4內核。
|
主要好處
- microSOM是一種智能且堅固的解決方案，無需使用廣泛的連接器即可直接焊接到主板上，以提高系統的可靠性。
- microSOM只有46x35mm和4mm的高度，使您可以設計極其緊湊和超薄的產品。
- microSOM需要3.3 V的單電源供電，并且功耗非常低
- 強大的圖形專用2D硬件加速器，用于需要多媒體功能和高水平并行計算的應用程序。
- 專用的3D硬件加速器，支持OpenGL? ES 2.0 3D
- 1 x LVDS（單通道）或2 x LVDS（雙通道）18/24位視頻接口
- 攝像機MIPI CSI（四通道接口）
- 單通道PCIe接口
- OpenHMI軟件可設計出用戶友好的高質量矢量圖形（SVG）和HTML5豐富圖形GUI，可通過+200通訊協議套件確保設備連接
- Corvina Cloud使云連接成為可能
- 可選的IEC 61131-3 CODESYS 3.x
- Linux RTOS BSP（OSADL）或Android OS BSP
|
|
主要特點
- X平臺的基本組件
- 保證的最低10年產品生命周期
- 縮短定制產品的上市時間
- 由設計和供應鏈的合作伙伴支持
- IIoT實施的基本要素
- 跨所有“工業4.0”級別的強大IIoT引擎
- 通過TSN，MQTT和AMQT進行OPC UA發布/訂閱
- IIoT網關和邏輯控制
- 龐大的協議庫
- 在邊緣分析
- 霧節點兼容性
- 可選的CODESYS v3
- 分布式微服務器
- 四核ARM
- Linux BSP rt（OSADL）或Android BSP
 技術數據單下載
|
|
| |

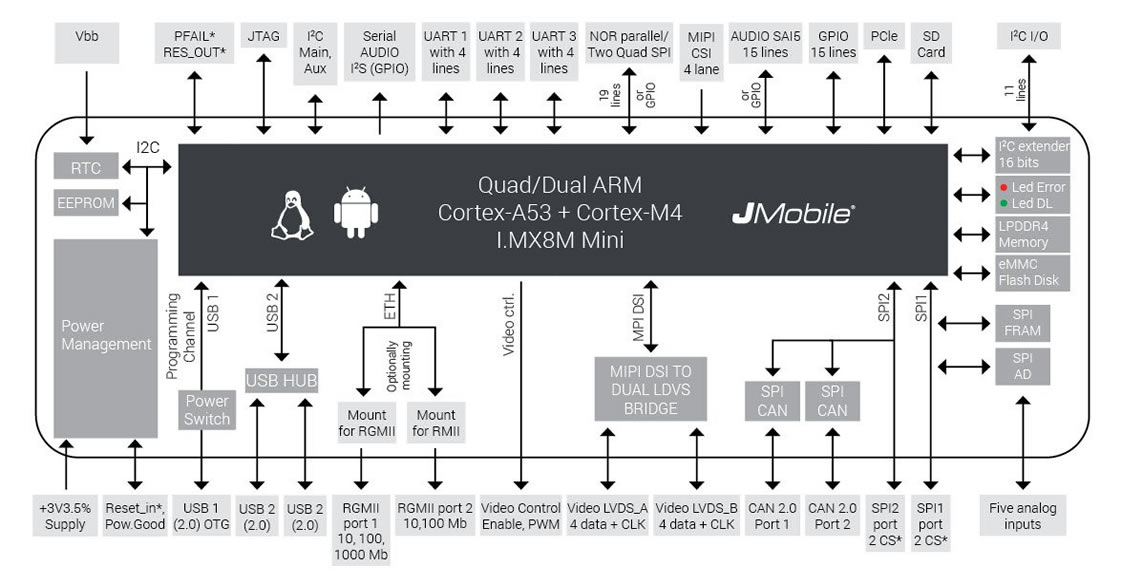

架構
|
| |
技術數據
| 尺寸 |
46×35毫米 |
| 溫度范圍 |
-40°C至+ 85°C |
| 中央處理器 |
i.MX8M迷你四核/雙核ARM Cortex-A53（1.6 GHz） |
| DDR |
1個LPDDR4 x32 @ 3000 MT / 2 GB |
| 閃存盤/ QSPI |
eMMC 5.0，板載最大32 GB |
| EEPROM |
I2C，4 Kbits |
| FRAM |
64 KB |
| 外部存儲器（*） |
直接支持NOR并行閃存或2個QSPI或其他eMMC / SD接口（如果使用，則必須安裝在外部載板上） |
| 看門狗/ RTC /電壓監控器/ JTAG |
是 |
| USB |
1（OTG 2.0），2（主機2.0） |
| Ethernet |
US04-0001和US04-0003：1（RMII端口10/100 Mb），US04-0002和US04-0004：1（RGMII端口10/100/1000 Mb） |
| SD |
是的，通過外部連接器 |
| 串行端口 |
3個UART（4行） |
| SPI |
2個頻道和2個CS * |
| I2C |
2 |
| CAN |
2使用板載SPI / CAN橋 |
| 音頻 |
1（I2S），1（具有15個信號的通用音頻通道） |
| 視頻輸出 |
1個視頻輸出LVDS單通道或雙通道 |
| 視頻輸入 |
1（MIPI CSI 4通道） |
| 通用輸入輸出 |
來自CPU的15個信號和來自板載I2C擴展器的13個信號 |
| 模擬輸入 |
5個單端通道，12位，最大1V8 |
| PCle |
單通道，GEN1，GEN2 |
*軟件可配置。如果不使用某些特殊接口，則所有引腳都可以用作GPIO。
|
訂購信息
| + US04-0001 |
i.MX8M迷你四核ARM Cortex-A53 1.6 GHz-2 GB LPDDR4-8GB-RMII-工作溫度?-40至+ 85°C |
| + US04-0002 |
i.MX8M迷你四核ARM Cortex-A53 1.6 GHz-2 GB LPDDR4-8GB-RGMII-工作溫度?-40至+ 85°C |
|
SOM和開發包目錄PDF下載
|
| |
