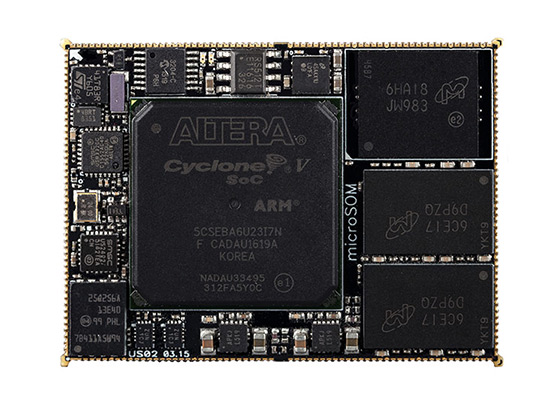

microSOM uS05 - 您的IIoT產品的起點

microSOM uS05英特爾FPGA現在支持新的時間敏感網絡（TSN）機制。
使用該產品的設備已在著名的工業互聯網協會TSN測試平臺中成功完成了互操作性測試。

主要好處

在深入?yún)⑴cIEEE TSN標準規范之后，Exor現在引領將TSN產品推向市場的方式。Edge IP解決方案為基于FPGA的設備提供了TSN交換端點功能。該產品專為快速輕松地進行FPGA集成而設計，是創新的交換機、控制器、PLC或IPC供應商的理想選擇。

microSOM uS05現在支持IEEE 802.1Qbv、IEEE 802.1AS、IEEE 802.1Qcc和IEEE 802.1Qbu標準。該軟件包還提供了所有必需的基于Linux的軟件驅動程序和堆棧。受支持的TSN機制可在網絡中的設備之間實現時間同步，并允許按計劃進行消息轉發或在出口處搶占大數據包。

將microSOM直接焊接到主載板中，而無需使用昂貴的連接器，以提高系統的可靠性。
microSOM的尺寸僅為46x35x4 mm，可讓您設計極其緊湊和超薄的產品。
microSOM需要3.3 V的單電源且具有低功耗（最大0,9 Amp 110K LE）。
它提供了增強的知識產權（IP）的終極組合，可實現性能和功耗的節省，但FPGA保證了極大的靈活性，以及豐富的IP內核庫可配置不同的產品。
強大的視頻控制器和OpenHMI軟件可設計出用戶友好的高質量矢量圖形（SVG）豐富圖形GUI，并通過+200通訊協議套件確保設備連接。
用于控制I / O和運動控制的可選IEC 61131-3 CODESYS3.x。
Linux RTOS解決方案（OSADL）
3端口TSN以太網交換機支持IEEE 802.1Qbv，IEEE 802.1AS，IEEE 802.1Qcc和IEEE 802.1Qbu標準
基于Linux的軟件驅動程序和堆棧。IEEE標準1588支持

主要特點

X平臺的基本組件
保證的最低10年產品生命周期
縮短定制產品的上市時間
由設計和供應鏈合作伙伴支持
IIoT實施的基本要素
跨所有“工業4.0”級別的強大IIoT引擎
通過TSN、MQTT和AMQT進行OPC UA發布/訂閱
IIoT網關和邏輯控制
龐大的協議庫
在邊緣分析
霧節點兼容性
可選的CODESYS v3
分布式微服務器
四核ARM
Linux BSP rt（OSADL）或Android BSP

技術數據單下載

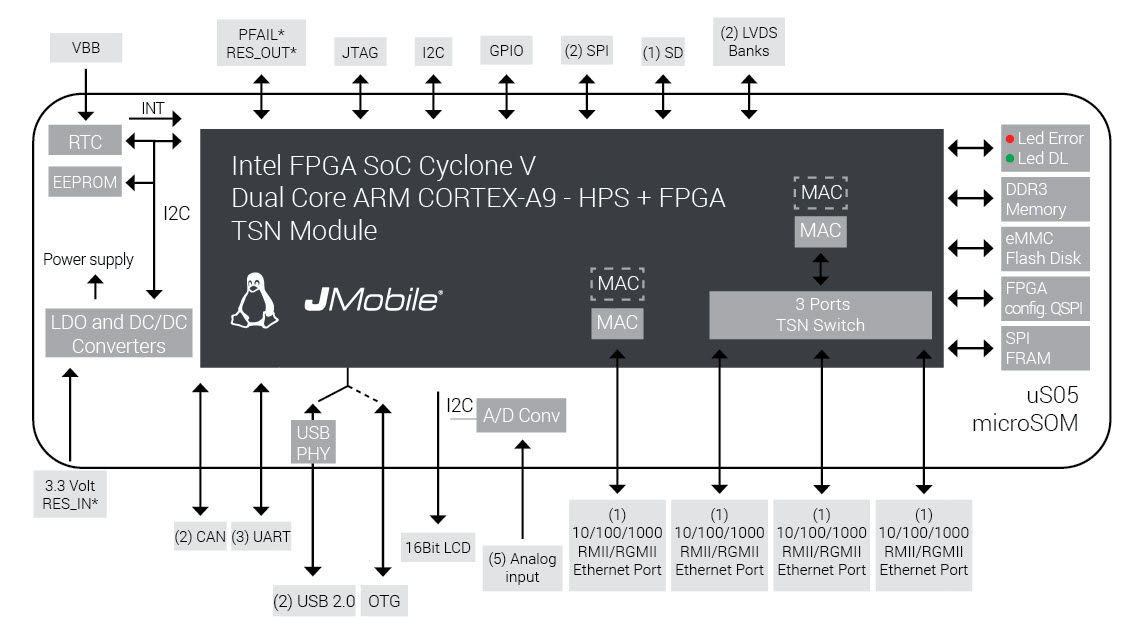

架構

技術數據

尺寸	46×35毫米
溫度范圍	-40°C至+ 85°C
中央處理器	英特爾5CSEBA6雙ARM Cortex-A9 925 MHz與FPGA 110 KLE集成
DDR	1 GB DDR3
閃存盤/ QSPI	4 GB eMMC / 256兆位
EEPROM	4 Kbits
FRAM	64KB
看門狗/ RTC /電壓監控器/ JTAG	是
USB	2（主機V2.0）或1（OTG）
Ethernet	4（RGMII 10/100/1000 Mb以太網MAC）
TSN	3端口以太網TSN交換機（RGMII）
SD	1個
串行端口	3
SPI	2
I2C	1個
CAN	2
視頻	1（視頻輸出控制器16位）
模擬輸入	5
通用輸入輸出	取決于FPGA配置，幾個GPIO可用，兩個LVDS I / O，每個帶5條通道
