控制器

NPLC-M100-DP

集成有PROFIBUS-DP主站通訊接口與符合IEC-61131標準CoDeSys PLC編程語言的OEM模塊

集成有PROFIBUS-DP主站通訊接口與符合IEC-61131標準控制器的OEM嵌入式模塊

netPLC產品在同一個芯片上就實現了現場總線通訊功能與PLC的控制功能，并集成了所需的所有硬件元件，可直接在現場使用。通訊與控制——標準的硬件，完整的軟件支持包，簡單插入到目標板即可使用，無任何開發風險。

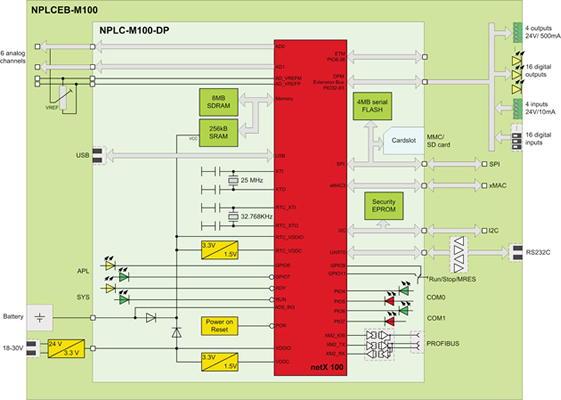

NPLC-M100-DP嵌入式模塊創造性地同時集成了完全符合IEC-61131標準的邏輯控制器與完整的PROFIBUS-DP主站通訊功能。模塊通過100針管腳作為通訊接口連接至目標平臺，提供78路開關量輸入輸出，6路模數轉換通道或16位地址/數據總線，以及UART、SPI、I2C等總線功能，并安裝有現場總線和USB接口、LED指示燈、內存卡插槽及地址撥碼開關。一片式的設計避免了用戶進行費事費力的開發工作，對于價格敏感型的客戶和瞬息萬變的市場，這是一種具有高性價比、開發時間短等諸多優勢的解決方案。在產品交付時，同時包括了PLC編程環境、總線配置工具及PLC運行授權等所有軟件工具。

額外的存儲卡插槽及備份電源則提供了傳統PLC所具有的優勢：獨立性、運行不受干擾、高性能及長時間連續工作，完全達到了STEP7-300 PLC所具備的表現性能。

優點

集成現場總線接口信用卡大小的PLC模塊
用于最短用時設計的優化
無開發風險
用于快速系統配置的存持卡插槽
無與倫比的性價比

產品		NPLC-M100-DP
描述		集成有PROFIBUS-DP主站通訊接口與符合IEC-61131標準CoDeSys PLC編程語言的OEM模塊


處理器		netX100網絡控制器
存儲設備		256kB battery buffered SRAM 4MB串行Flash 8 MB SDRAM
操作電壓		3.3 V /900mA
電池		目標板上裝有CR2032用于集成
現場總線接口		補充的
輸入		Run/Stop/MRES開關
診斷接口		Mini USB
接口		100針連接方形模塊 6個模數轉換通道 78個輸入輸出或1個16位地址/數據線 UART, SPI, I2C總線
顯示		APL COM0 COM1 SYS
卡槽		MMC/SD存儲卡兼容
控制軟件		CoDeSys V3.3版本
操作溫度		0 °C - 55 °C
尺寸（L x W x H）		80 x 50 x 21.5 mm
附件		NPLCEB-M100評估板 NPLC-M100-DP模塊評估板
