簡介

開發套件ECUcore-iMX35能夠確保快速又無問題地調試ECUcore-iMX35模塊上系統。因此，它集成了所有硬件和軟件組件，都是創建自己的HMI應用的必需組件：ECUcore-iMX35 SOM、相應的開發板包含QVGA LCD顯示器、4x4矩陣鍵盤、I/O外設和多種接口、Linux開發系統以及其它附件。該款開發包是基于ECUcore-iMX35開發用戶專用HMI應用的理想平臺。

開發板ECUcore-iMX35
開發板包括在套件內方便快速調試ECUcore-iMX35和簡化原型設計，用于基于該模塊的用戶特定的HMI應用。該開發板包含不同的供電途徑、320x240 pixel QVGA LCD顯示器、以太網接口、2 CAN接口、2串口、4按鍵和4 LED用作控制元件，用于數字輸入和輸出，并且它還包含一個滾輪和一個連接器用于4x4矩陣鍵盤。來自PLCcore-iMX35插頭的信號可鏈接到針腳頭連接器，可輕松連接你自己的外設電路。

VMware Image Linux - ECUcore-iMX35
Linux開發系統包含在開發包內，作為軟件開發平臺和調試環境用于ECUcore-iMX35。它包含開箱即用的開發環境用于C/C++應用程序開發，預安裝在VMware虛擬機上。需要啟動該虛擬機的使用者可免費用。用于應用程序開發的虛擬機的規定提供多種好處給終端用戶。在你的開發電腦上安裝新軟件被減少到VMware使用者。ECUcore開發環境的安裝和相關工程文件不需要，因此為新用戶消除了很多可能的陷阱。你能夠輕松保存你的虛擬機的備份。在數據丟失的情況下，你可以切換到你的備用虛擬機，你可以馬上重新投入開發。

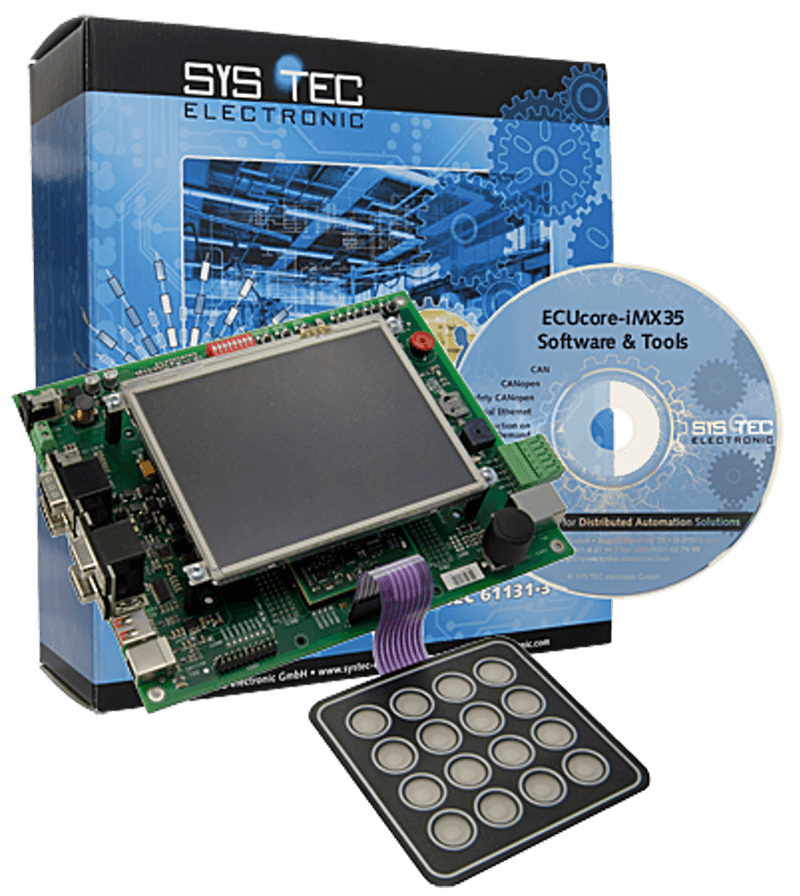

套件清單

• ECUcore-iMX35 - 模塊上系統
• 開發板ECUcore-iMX35
• 5.7“ TFT-LCD觸摸屏
• 4x4 矩陣膜鍵盤(unlighted)
• 內部電源, 12VDC, 1500mA
• RS232電纜, 1.8m
• FTP patch cable Cat.5e, 2.0m
• CAN cable for 5 nodes, incl. 2x 120Ohm termination plugs
• Leverage tool
• ESD handling instructions
• VMware image with Linux cross-development tool chain for ECUcore-iMX35
