sysWORXX SOM-1021

思泰首頁 > 模塊上系統 > sysWORXX SOM-1021

緊湊的SOM用于控制和網關任務

低功耗和大量集成的高速通訊接口

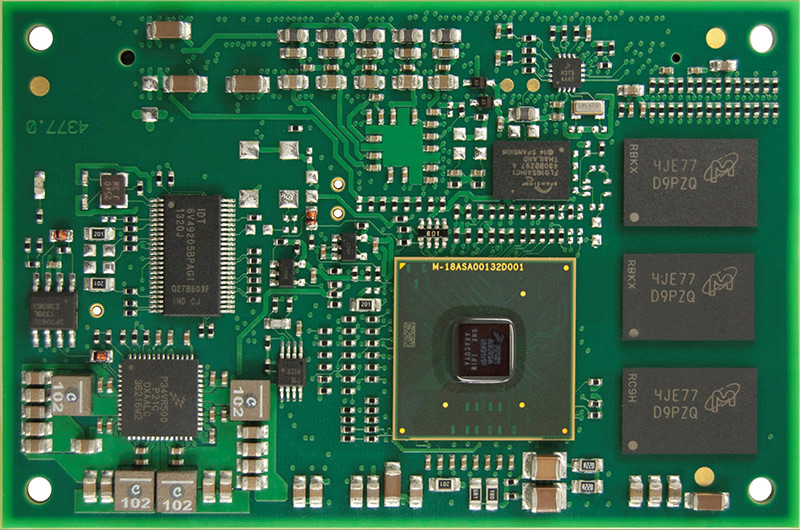

ECUcore-1021是一款基于NXP（以前的飛思卡爾）Layerscape LS1021的模塊上系統。LS1021微控制器提供高密度通訊和I/O接口，組合在單個芯片上。這使客戶能夠配置該芯片和獨立地定義連接器接口的編排。這樣就能把ECUcore-1021靈活運用于各種各樣的用途：從簡單的HMI到復雜的網絡設備。

與類似的CPU相比，所使用的處理器提供更高性能且功耗又低。它通常可用于溫度更高的工業環境中，無需主動冷卻。這不僅減少了所需的板子空間還使模塊非常緊湊，并且也更具成本效益。

ECUcore-1021上的部件充分考慮到它們的長期可用性。Layerscape LS1021 CPU和其它有源部件列表在飛思卡爾產品的長壽命計劃中。這就是為什么ECUcore-1021為將來的開發形成了一個良好基礎。

為了進一步提高模塊的可靠性，集成了以下診斷功能：

RTC(實時時鐘)
溫度監測
看門狗

單獨出售:

固件保護
1xADC
看門狗

錯誤修正代碼可在批量生產中集成為可選配置，因此自動化錯誤探測和修正可通過硬件實現。這使ECUcore-1021特別適用于要求功能性安全的應用中。

模塊特點

核架構	QorIQ LS1021A, dual-core ARM Cortex?-A7 with 1GHz, FPU and Neon co-processor
RAM	1GiB DDR3L-1600MT (opt. ECC)
Flash	128MiB QSPI
通訊	3x1GbE (1 PHY on-board), 4xCAN, USB 3.0, 2xPCIe, 7xUART, 2xUCC ULite QUICC Engine (32-bit RISC Co-Prozessor)
Mass Storage	SATA 3.0, eSDHC/MMC/eMMC
視頻	12-bit dual-edge LCD interface (24-bit RGB)
音頻	4xI2S/ASRC/SPDIF
I/O	FlexTimer (PWM, CNT, ENC), I2C, SPI, GPIO, ADC, 8/16-bit A/D-Bus (FPGA)
外設	Temperatur, RTC
板連接器	220-pin, COM Express connector with proprietary pinout
板尺寸	55 x 84 (L x W in mm)
耗電	apx. 4.5W (typically under load)
溫度范圍	-40°C…85°C (Storage: -55°C…125°C)
MTBF預測	650.000h @ 40°C
可用性	15 years (Freescale Longevity Program)
溫度管理	Single heat spreader plate, passive cooling
安全性和IP保護	Fuses, QorIQ Trust Architecture, Sold separately: Secure Boot, Firmware Protection
中間件	單賣: IEC 61131-3 runtime system (CODESYS V3 or OpenPCS) Target- and/or Web-based visualization
通訊協議	按需分開提供: POWERLINK, CANopen, EtherCAT, Profinet, Profibus, Modbus
