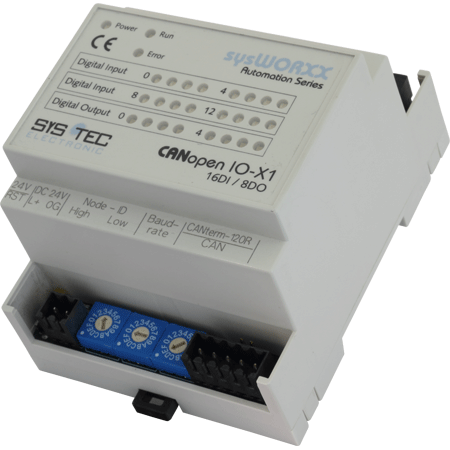

sysWORXX CANopen IO-X1

緊湊又成本效益的模塊擁有行業成熟的I/O

廣泛的診斷功能確保可靠和安全工作

CANopen IO-X1是一款非常緊湊的和成本效益的CANopen輸入/輸出模塊，具有高密度的工業級輸入/輸出。

該模塊內含一個CPU核帶有預編程用于CANopen通訊的固件和用于工業輸入和輸出的外設。廣泛的診斷程序確保最可靠和安全工作。

所有輸入和輸出以及配置參數可通過CANopen協議訪問。

CANopen IO-X1是一款CANopen從站設備，符合CANopen設備子協議CiA 401 V2.1和CANopen通訊子協議CiA 301 V4.02。

兩個LED指示設備狀態，符合CiA 303-3 V1.0。

物理
尺寸 (LxWxH)	95x70x58mm
溫度	-20 to +70°C
存放溫度	-20 to +90°C
濕度	10 to 95% 非冷凝(VDE 0110)
重量	大約130g
安裝方法	DIN-導軌安裝
外殼保護	IP20
供電
工作電壓	24V ± 20%
電流消耗	< 70mA
I/O接口
數字輸入24 VDC	16 (電氣隔離4通道共地)
數字輸出24VDC, 0,5 A	8通道, 24VDC/500mA高側開關，短路保護和監測、過熱保護
PWM 24VDC, 0,5A	2
可視化
狀態LEDs	電源
	錯誤
	模塊狀態
	I/O狀態

電隔離高速CAN總線接口，CAN總線驅動在1條總線上支持多達110個CAN節點
跳線用于CAN總線終端120 Ohm
十六進制編碼開關用于設置節點ID和波特率
CAN總線波特率: 10kBit/s至1Mbit/s
高質量連接器 (可鎖): (包含在發貨清單內)
- 供電: 2-pin插頭
- CAN-bus: 5-pin插頭
- I/O: 單個30-pin插頭，可鎖
非揮發性存儲器用于存儲配置數據
內部監視和診斷：板載溫度、供電、存儲器和其它控制器內部構件
在故障情況下發出緊急報文

名稱	類型	大小	動作
U
sysWORXX CANopen I/O modules - Product Flyer	pdf	987 KB	Download
sysWORXX CANopen IO-X1 - Fact sheet	pdf	980 KB	Download
sysWORXX CANopen I/O modules - User Manual	pdf	3 MB	Download

名稱	類型	大小	動作
E
EDS files - sysWORXX CANopen I/O modules P/N SO-1064 - Package includes the "Electronic Data Sheet" (EDS) for all sysWORXX CANopen I/O modules	zip	26 KB	Download

貨號	說明
3001000	CANopen IO-X1,Standard version Digital Inputs: 16 digital inputs 24VDC, galvanic isolated in groups of 4 inputs / Digital Outputs: 8 digital outputs 24VDC/500mA, high side switch, short circuit protected
