經由USB連接CAN總線到電腦
可靠通訊，具有高總線負載和精確的CAN報文時間戳

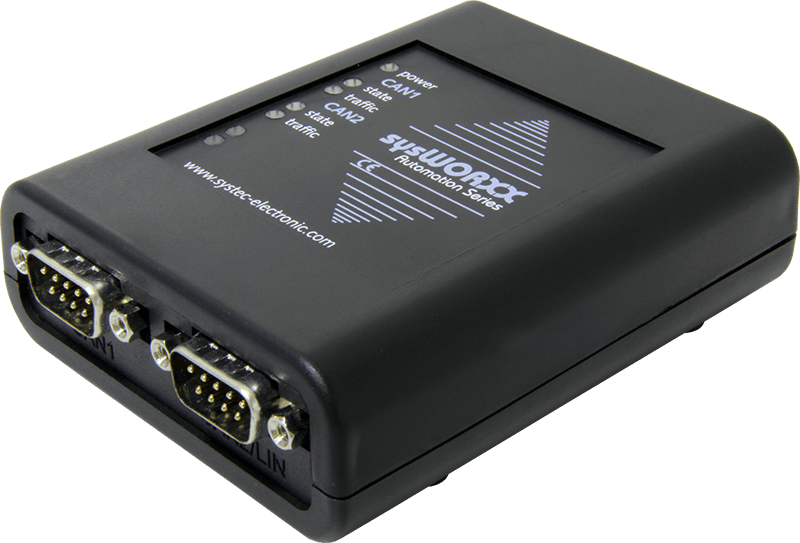

USB-CANmodul2是USB-CANmodul1的擴展版本，是一款最柔性又高成本效益CAN總線接口方案，它可通過USB把CAN總線連接到PC。能夠透明傳輸CAN報文。該CAN轉USB接口模塊支持所有種類的基于CAN的高層協議，例如CANopen、SDS、DeviceNet或J1939*。另外，它新的32位CPU核確?？煽客ㄓ?，即使在高總線負荷的情況下。并且提供精確的報文時間戳。
PC驅動可輕松即插即用地安裝，并且支持在一臺PC上同時使用高達64個CAN通道。該USB-CANmodul2擁有低速和單線CAN收發器，備不同的版本。也包括一種8-bit數字I/O端口。它具有高柔性和特別有吸引力的價格，USB-CANmodul2特別適用于各種基于CAN總線的開發、服務和維護任務。
該USB-CANmodul2經過測試完全符合EMC Directive 2014/30/EU。
*在軟件端例如J1939支持我們的CANinterpreter附加件，以及需要J1939協議棧。
|
|
參數
| 可用CAN通道: |
2路 |
| PC 連接: |
USB V2.0全速 |
| CAN 接口: |
2路CAN接口，高速CAN符合ISO 11898-2，光電隔離
可選低速或單線CAN，符合ISO 11898-3 |
| CAN 收發器: |
高速CAN: 82C251
低速CAN: TJA1054
單線CAN: AU5790 |
| CAN 規范: |
ISO 11898-1/2, 標準幀，擴展幀 |
| CAN 連接器: |
SUB-D9 |
| CAN 比特率: |
10kbps 至 1Mbps |
| CAN 總線功能: |
傳輸遠程幀
只聽模式，100μs硬件時間戳用于接收報文，Tx報文收條帶時間戳
自動傳輸循環的報文，通過該模塊、硬件驗收過濾器、用于接收的回調事件、狀態變化和連接/斷開 |
| 軟件支持 Windows 操作系統: |
USB-CANmodul Control - 該配置工具可管理多個USB-CANmodul型USB CAN模塊
PCAN View - 一款簡單的CAN監視器，可接收和傳輸CAN報文 |
| 程序員支持的Windows操作系統: |
全面的編程器API包括演示源，適用于Microsoft Visual C++, LabView, Visual Basic .NET
CANopen API for .NET – 基于我們的CANopen協議棧并可輕松實施CANopen應用程序 |
| 程序員支持的Linux操作系統: |
SocketCAN based API |
| 設備驅動: |
Windows? 10, 8.1, 8, 7 (32/64 bit), Linux |
| LED 指示燈: |
LED指示燈用于電源、CAN狀態、CAN通訊 |
| 電源: |
USB 供電 |
| 電流消耗: |
常規 150mA |
| 操作溫度: |
-40℃ 至 +85℃ |
| 濕度: |
10 to 95% non-condensing (VDE 0110) |
| 外殼: |
臺式 |
| 重量: |
approx. 110g |
| 尺寸: |
100 x 78 x 30mm |
|
|
文檔
| 名稱 |
類型 |
大小 |
動作 |
| U |
USB-CANmodul Series - Product Flyer
|
pdf |
2 MB |
Download |
USB-CANmodul - User Manual
|
pdf |
3 MB |
Download |
| C |
CANopen API for .NET - Software Manual
|
pdf |
273 KB |
Download |
下載
| 名稱 |
類型 |
大小 |
動作 |
| U |
USB-CANmodul Utility Disk
P/N SO-387 - V6.04 R1 - Driver for Windows? 10, 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001, GW-002 and AT91 (3rd generation) based hardware revisions of USB-CANmodul2/8/16 (P/N 3204003 Rev.02, 3204004, 3404001). Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
USB-CANmodul Utility Disk - driver support for modules of 3rd (AT91) and 4th (STM32) generation
P/N SO-387 - V5.16 - Driver for Windows? 8.1, 8, 7 (32/64 bit), LabView Please Note! This driver package does not support the obsolete versions GW-001 and GW-002. Please check our download area for getting driver support for these obsolete versions! |
ZIP |
11 MB |
Download |
| C |
CANopen API for .NET
P/N SO-1088 - V5.60 - Release March 2015 |
zip |
53 MB |
Download |
| L |
Linux SocketCAN Driver for USB-CANmodul series
Release Version V0.9.8 |
bz2 |
323 KB |
Download |
訂貨說明
| 貨號 |
說明 |
| 3204003-01 |
USB-CANmodul2
table-case, 2x high-speed CAN transceiver 82C251, optical isolated |
| 3204019-01 |
USB-CANmodul2 - 1x TJA1054, 1x 82C251 optical iso. *
table-case, 1x low-speed CAN transceiver TJA1054, 1x high-speed CAN transceiver 82C251, optical isolated |
| 3204008 |
USB-CANmodul2 - 1x AU5790, 1x 82C251 *
table-case, 1x single-wire CAN transceiver AU5790, 1x high-speed CAN transceiver 82C251, optical isolated |
| 3204007-01 |
USB-CANmodul2 with 8-bit expansion port *
table-case, 8-bit expansion port, 2x high-speed CAN transceiver 82C251, optical isolated |
* 按需定制
|
|
