產品 > PXI開關 > PXI矩陣開關模塊

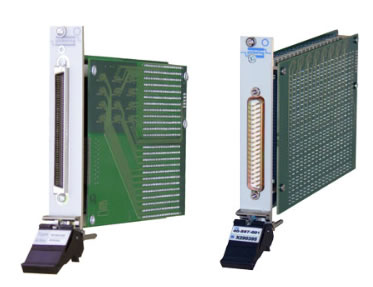

PXI中等密度開關矩陣模塊

  • 釕合金簧片版本用于最大化信號性能

  • 機電繼電器版本用于電流處理可達2安培

  • 單或雙矩陣配置

  • 通過多個板卡可擴展能力

  • 快速工作速度 <500μs用于簧片版本； <3ms用于機電版本

  • 內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

Pickering的系列中等密度開關矩陣模塊是一種成本效益的解決方案，適用于要求中等PXI格式矩陣的應用。精選模塊還包含內置繼電器自我測試 (BIRST)，它提供一種快速途徑找到開關路徑故障，下至特定繼電器，無需任何外部測試設備。

我還為這些模塊提供齊全的電纜和連接器附件，以保證你能夠快速和成功地集成你的系統。我們用3年產品保修全力支持你。

 PXI Medium Density Switch Matrix Modules
Standard 3-year warranty
3年保修

選型表

中等密度矩陣 - 1 刀 下面標注“B”的模塊包含BIRST
類型 電流 開關類型 電壓 配置 PXI 插槽? BIRST 貨號
x2 模擬總線? 2 Amp EMR 300VDC/250VAC 64x2 1 B 40-527-001
x4 模擬總線? 1 Amp (1.25A)? 簧片繼電器 150VDC/100VAC 44x4 1 - 40-523-021
篩選 Reed - 40-523-021-S
簧片繼電器 46x4 - 40-524-021
2 Amp EMR 300VDC/250VAC 42x4 1 - 40-505-001
34x4 - 40-525A-001
16x4 - 40-525A-002
32x4 B 40-528A-001
x6 模擬總線? 2 Amp 62x6 - 40-506-001
x8 模擬總線? 0.5 Amp (1A) 簧片繼電器 150VDC/100VAC 24x8 1 - 40-521-021
1 Amp (1.25A) 雙 12x8 - 40-522-021
2 Amp EMR 300VDC/250VAC 25x8 1 - 40-507-001
16x8 B 40-529A-001
x12 模擬總線? 18x12 - 40-508-001
x16 模擬總線 14x16 - 40-509-001

中等密度矩陣 - 2 刀 下面標注“B”的模塊包含BIRST
類型 電流 開關類型 電壓 配置 PXI 插槽? BIRST 貨號
x4 模擬總線 1 Amp (1.2A) 簧片繼電器 150VDC/100VAC 44x4 1 - 40-523-022
2 Amp EMR 300VDC/250VAC 32x4 B 40-519A-002
x8 模擬總線? 0.5 Amp (1A) 簧片繼電器 150VDC/100VAC 24x8 - 40-521-022
1 Amp (1.25A) 雙 12x8 - 40-522-022
2 Amp EMR 300VDC/250VAC 16x8 B 40-518A-002

產品系列
PXI Single 44 x 4 Matrix 1 Pole Screened
PXI 單 44 x 4 矩陣 1 刀篩選
貨號 40-523-021-S
配置為44x4高密度矩陣，采用簧片繼電器格式1-刀，2-刀和1-刀篩選。典型應用包括在功能ATE中信號路由和數據采集系統。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI Single 32x4 2-Pole
PXI 單 32x4 2-刀
貨號 40-525-001
現有升級版 - 見 40-525A-001		 PXI 16x4 Signal Insertion and Monitor Matrix
PXI 16x4 信號注入和監視矩陣
貨號 40-525A-002
這款16x4矩陣可用于信號注入UUT和測試系統之間。
最大開關功率 60W
最大開關功率 62.5VA
PXI 64x2 Matrix Module, 1-Pole, 2A, 60W
PXI 64x2 矩陣模塊, 1-刀, 2A, 60W
貨號 40-527-001
PXI單刀矩陣每個都支持128個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI 32x4 Matrix Module, 1-Pole, 2A, 60W
PXI 32x4 矩陣模塊, 1-刀, 2A, 60W
貨號 40-528-001
現有升級版 - 見 40-528A-001		 PXI 16x8 Matrix Module, 1-Pole, 2A, 60W
PXI 16x8 矩陣模塊, 1-刀, 2A, 60W
貨號 40-529-001
現有升級版 40-529A-001		 PXI 32x4 Matrix Module, 1-Pole, 2A, 60W
PXI 32x4 矩陣模塊, 1-刀, 2A, 60W
貨號 40-528A-001
PXI單刀矩陣每個都支持128個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI 16x8 Matrix Module, 1-Pole, 2A, 60W
PXI 16x8 矩陣模塊, 1-刀, 2A, 60W
貨號 40-529A-001
PXI單刀矩陣每個都支持128個交叉點。
連接器數量 1 單或雙Y-總線 單
連接器性別 公
PXI 34x4 Signal Insertion and Monitor Matrix
PXI 34x4 信號注入和監視矩陣
貨號 40-525A-001
這款矩陣可用于信號注入UUT和測試系統之間。
最大開關功率 60W
最大開關功率 62.5VA
PXI 32x4 2-Pole 2A Matrix with BIRST
PXI 32x4 2-刀 2A 矩陣含BIRST
貨號 40-519A-002
專用于測試應用中開關中等電壓/功率信號，簧片繼電器沒有足夠的等級，也適用于電信應用，發送和返回信號需要同時被切換。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI 42x4 Matrix Module, 1-pole 2A 60W
PXI 42x4 矩陣模塊, 1-刀 2A 60W
貨號 40-505-001
中等密度2安培1-刀矩陣模塊。 		PXI 16x8 Matrix Module, 2-Pole 2A,60W
PXI 16x8 矩陣模塊, 2-刀 2A,60W
貨號 40-518-002
2安培、2-刀矩陣模塊組成40PXI可編程開關系統的一部分。
PXI 32x4 Matrix Module, 2-Pole 2A,60W
PXI 32x4 矩陣模塊, 2-刀 2A,60W
貨號 40-519-002
2安培、2-刀矩陣模塊組成40PXI可編程開關系統的一部分。		 PXI 16x8 2-Pole 2A Matrix with BIRST
PXI 16x8 2-刀 2A 矩陣含BIRST
貨號 40-518A-002
專用于測試應用中開關中等電壓/功率信號，簧片繼電器沒有足夠的等級，也適用于電信應用，發送和返回信號需要同時被切換。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI 32x6 Matrix Module, 1-pole 2A 60W
PXI 32x6 矩陣模塊, 1-刀 2A 60W
貨號 40-506-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。		 PXI 25x8 Matrix Module, 1-pole 2A 60W
PXI 25x8 矩陣模塊, 1-刀 2A 60W
貨號 40-507-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。
PXI 18x12 Matrix Module, 1-pole 2A 60W
PXI 18x12 矩陣模塊, 1-刀 2A 60W
貨號 40-508-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。		 PXI 14x16 Matrix Module, 1-pole 2A 60W
PXI 14x16 矩陣模塊, 1-刀 2A 60W
貨號 40-509-001
中等密度矩陣模塊可開關最大2安培或300VDC/250VAC。		 PXI Single 44x4 Matrix, 1-Pole Switching
PXI 單 44x4 矩陣, 1-刀開關
貨號 40-523-021
中等密度矩陣。典型應用包括在功能ATE中信號路由和數據采集系統。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI Single 24x8 Matrix, 1 Pole Switching
PXI 單 24x8 矩陣, 1 刀開關
貨號 40-521-021
超級高密度矩陣模塊被配置為24x8，可選簧片繼電器格式。典型應用包括在功能ATE中信號路由和數據采集系統。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI Dual 12x8 Matrix, 1 Pole Switching
PXI 單 12x8 矩陣, 1 刀開關
貨號 40-522-021
也有簧片繼電器格式2-刀和1-刀篩選。典型應用包括在功能ATE中信號路由和數據采集系統。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI Single 46 x 4 Matrix, 1 Pole Switching
PXI 單 46 x 4 矩陣, 1 刀開關
貨號 40-524-021
中等密度矩陣, 典型應用包括在功能ATE中信號路由和數據采集系統。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI Single 44x4 Matrix, 2 Pole Switching
PXI 單 44x4 矩陣, 2 刀開關
貨號 40-523-022
44x4 中等密度矩陣。典型應用包括在功能ATE中信號路由和數據采集系統。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI Dual 12x8 Matrix, 2 Pole Switching
PXI 單 12x8 矩陣, 2 刀開關
貨號 40-522-022
中等密度PXI 單矩陣。
連接器數量 1 單或單Y-總線 單
連接器性別 公
PXI Single 24x8 Matrix, 2 Pole Switching
PXI 單 24x8 矩陣, 2 刀開關
貨號 40-521-022
超級高密度矩陣模塊被配置為24x8，可選簧片繼電器格式。典型應用包括在功能ATE中信號路由和數據采集系統。
連接器數量 1 單或單Y-總線 單
連接器性別 公
