規格
| 重量（接口/振動傳感器/麥克風） |
120 g / 80 g / 20 g |
尺寸：
傳感器接口（包括BNC接頭）
麥克風
磁鐵（包括固定螺釘） |
105 mm x 65 mm x 27 mm
43 mm x ø17 mm
12 mm x ø18 mm |
| 傳感器擴展測試線長度 |
3 m |
| 電池 (鋰電) |
CR123(A) 3 V（用戶可更換） |
| 電池壽命（存放/診斷模式/麥克風模式） |
10年 / 6個月 / 2個月 |
| 最大可測量加速度 |
±5 g |
| 振動頻率范圍 (3 dB) |
DC 至 350 Hz |
| 抗擊打能力 (加速度計頭) |
10,000 g |
溫度范圍（工作）
加速度計頭 |
–40 °C 至 85 °C |
| 螺紋安裝（加速度計） |
¼” x 28 UNF |
| 麥克風靈敏度 |
45 mV/Pa, 標稱, at 1 kHz |
| EMC認證 |
CE: 滿足EN61326-1:2006 |
|
發貨清單
一根BNC電纜把接口盒連接到汽車示波器PicoScope（另外購買）。一根USB電纜把你的汽車示波器連接到電腦，然后運行PicoDiagnostics軟件。

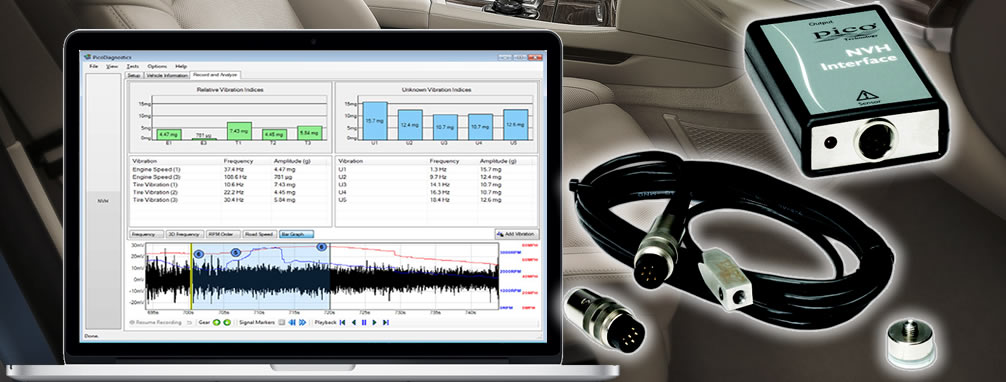

你的PicoDiagnostics NVH套裝（貨號PP858）內含：
- TA148 單輸出NVH接口盒
- TA096 加速度計固定磁鐵
- PA047 NVH套裝存放箱
- TA098 電纜：絕緣BNC至絕緣BNC 5m
- TA143 MEMS加速度計
- TA144 NVH套裝麥克風
- TA145 NVH接口盒傳感器延長線
