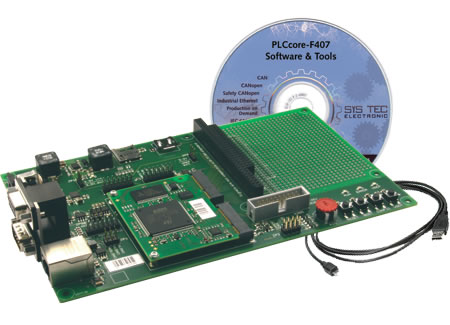

開發包PLCcore-F407用于快速試運行PLCcore-F407和簡化基于該模塊的用戶特定應用的原型設計。該開發包包含所有硬件和軟件組件，那是創建定制應用所必需的：PLCcore-F407 SOM，帶預安裝運行時間核（runtime-kernel）、相應的開發板包含I/O外設和許多接口、OpenPCS開發系統、以及其它附件。因此，該開發包形成一個理想平臺，可開發基于ECUcore-F407的用戶指定應用。
開發板PLCcore-F407
該開發板包含在開發包內，用于快速調試PLCcore-F407和簡化基于該模塊的用戶特定應用的原型設計。該開發板具有多種功能用于電源、以太網接口、兩路CAN總線接口、USB、SD卡插槽和低電流RTC含備用電池。用作數字輸入和輸出的控制基礎，該開發板包含4個按鍵、4個LED、和用于模擬輸入的電位計。來自PLCcore-F407插頭的信號被連接到管腳頭連接器上，可輕松連接你自己的外設電路。
OpenPCS IEC 61131編程系統
OpenPCS IEC 61131編程系統包含在開發包內，用作軟件開發平臺和用作PLCcore-F407調試環境。因此，該模塊可KOP/FUB、AS和CFC中圖形化編程，或者在AWL或ST中文本編程。下載PLC程序到模塊，可通過CANopen (PLCcore-F407的Z4選項) 或 Ethernet (PLCcore-F407的Z5選項)來實現。大量調試功能例如觀看和設置變量、單個循環、斷點和單步，簡化開發和試運行用戶用于該模塊的軟件。
發貨清單
- PLCcore-F407- 模塊上系統，預裝IEC61131-3 runtime-kernel
- 開發板ECUcore-F407
- USB電纜，1.8m
- OpenPCS - IEC 61131-3 Windows編程環境
- ESD handling instructions
訂貨說明
| 貨號 |
說明 |
| KIT-168 |
PLCcore-F407開發包
PLCcore-F407、開發板ECUcore-F407、USB電纜、
OpenPCS - IEC 61131-3 IDE光盤 |
