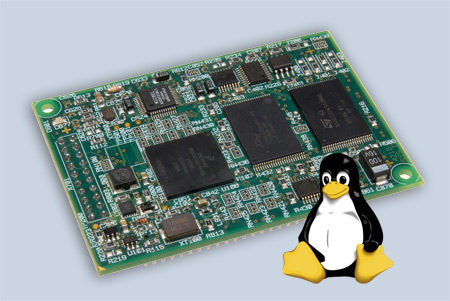

PLCcore-5208是一個即插即用的，低功耗的可進行OEM的單板電腦。PLCcore-5208板載的固件包括μClinux操作系統和預安裝的包含CANopen管理器的IEC 61131-3運行時核心。
這個模塊可以整合一個緊湊的高性能的可定制的硬件PLC，用最小的代價開發用戶特定應用程序-不必因為要符合IEC 61131-3標準而需要的高額的認證費用。這塊板在一個緊湊的低電磁干擾的，多層電路板上包含了所有的高速器件。因為它的全面的，高性能的軟件，它非常合適用在各種各樣的工業領域。
連接到外面的地址/數據總線可以為用戶設計PLCcore-5208的輸入輸出電路提供最大可能的自由度。因此，模塊的外圍設備可以按照各自的要求以靈活的方式進行調整。I/O模塊的源代碼可以通過DDK獲得。這就可以不通過IEC 61131-3運行核來實現自己的I/O連接。通過使圖像處理內存作為共享內存可以很容易實現μClinux程序和PLC程序的雙向數據交換。
PLCcore-5208全面的CANopen庫與符合CiA302標準的CANopen管理器相似。它支持自動節點配置并且可以通過CANopen單元實現靈活的可擴展的模塊，并且該模塊可以很簡單的即插即用。另外，PLCcore-9G20根據CiA 314設備配置文件進行工作，這種設備配置文件是為IEC 61131-3可編程設備設計的。因此它使得這個模塊可以很容易的與其他CANopen模塊進行數據交換。
除了CAN接口，PLCcore-5208還提供了其他很多板載的通信接口。這使得這個模塊不但可以通過CANopen網絡和其他節點進行數據交換，也可以通過以太網或者串口(UART)來進行。因此，該模塊非常適合用來作為分散式自動化系統的中央單元或者作為通信網關。把PLC程序放入板載的閃存卡中，用戶可以很方便的在運行時更新程序，并且能在掉電時自啟動。
模塊特性:
- 硬件:
- 32位飛思卡爾MCF5208, 166MHz
- 大于64 MiB用戶內存
- 通過數據/地址總線連到外面的I/O接口
- 板載實時時鐘和溫度傳感器
- 3.3單一直流電源供電
- Software - IEC 61131-3:
- 運行μClinux操作系統
- 預安裝了IEC 61131-3運行時核
- 能同時用PLC和C/C++進行編程
- 自動節點配置的CANopen管理器 (CiA 302 和 CiA 314)
- I/O 配置:
- I/O驅動源代碼可以從DDK中獲得
- 額外的外圍單元接口通過地址/數據總線或者I2C總線連接
- 通信接口:
- 1個10/100 Mbps快速以太網接口,板載PHY
- 1個帶有CANopen管理器的CAN2.0B接口
- 3個UART接口
- 專用的功能模塊:
- CANopen主站從站服務
- 以太網(UDP)通信
- 串口
- 實時時鐘(RTC)
- 非易失行存儲器
- 額外的板載軟件:
- 工作溫度范圍:
PLCcore-5208 - 訂購資料
| 零件號 |
說明 |
| |
核心模塊 |
| 3390014 |
PLCcore-5208, 通過CAN/CANopen下載程序 |
| 3390015 |
PLCcore-5208, 通過Ethernet/UDP下載程序 |
| |
開發套件 |
| KIT-158 |
PLCcore-5208開發套件 |
|
