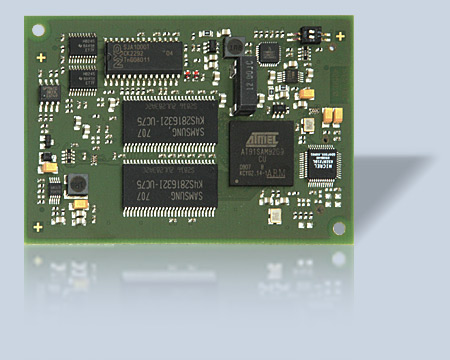

為了響應不斷增長的人機界面（HMI）應用程序的需要，我們開發出了PLCcore-9263。在設計過程中充分考慮到成本和性能的協調，PLCcore-9263具有很高的性價比。PLCcore-9263提供了一個簡單而性能優化的硬件平臺，并提供了支持GUI的操作系統。
模塊特性
| |
PLCcore-9263的主要特性 |
| PLCcore 固件 |
IEC61131-3 運行環境
Shared process image
符合CiA302/314 標準CANopen管理
可定制的I/O驅動
通過以太網或者CANopen下載程序 |
| 控制器 |
Atmel AT91SAM9263 with ARM926EJ-S Core |
| 頻率 |
220MIPS at 200MHz, 240MHz內部PLL時鐘 |
| RAM (默認/最大) |
32/64MiB SDR-SDRAM, 32位數據總線
1MiB Video-RAM (PSRAM) |
| FLASH (默認/最大) |
16/64MiB NOR, 16位數據總線 |
| 接口 |
|
| Fast Ethernet |
1x 10/100Mbps, 在板PHY |
| CAN |
1 |
| UART |
3 |
| USB |
2x USB 2.0 host, 12Mbps全速
1x USB 2.0 device, 12Mbps全速 |
| SPI/I2C |
2/1 |
| Mass storage |
Micro-SD在板, MMC/SD-card signals on board-to-board connector |
| LCD |
18-bit TFT brought out via CMOS and LVDS |
| 觸摸 |
Capacitive |
| 其它 |
SSC, AC97, 觸摸控制器 |
| 板載外圍設備 |
DMA, MMU, 硬件看門狗, 溫度傳感器, RTC |
| 供電 |
3.3V +/- 5%, 0.3A最大 |
| 尺寸/重量 |
78 x 54 mm, 20g |
| 板到板連接器 |
2x 2x 50 pin header socket, 1.27 mm pitch |
| 板載可用接口 |
CAN, 3 ASC, 1 DBGU/ASC, USB device, 2 USB host, I2C, 2 SPI, AC97, 2 SD-card, 18 DIO, Ethernet, TFT-CMOS, Touch, LVDS, 3 PWM/DIO, 4 Timer/Counter/DIO |
| 運行環境 |
溫度: -40°C…+85°C
濕度: 10-90% RH, 非冷凝 |
| 是否支持RoHS |
支持 |
| 操作系統 |
WinCE 6.0
Linux with X server and QT libraries |
| 集成開發環境(IDE) |
Pre-integrated Eclipse-based IDE with GNU C/C++ 工具鏈, source- and assembly-level 調試器
IEC 61131-3 IDE (OpenPCS) with SYS TEC vendor extensions |
| 補充中間件 |
CANopen協議棧源代碼
Ethernet POWERLINK協議棧源代碼 |
|
